Le fil du lancement 1.0mm de bronze de phosphore pour embarquer des connecteurs conjuguent rangée avec le matériel PA46

Aperçu Produits connecteurs de fil de carte

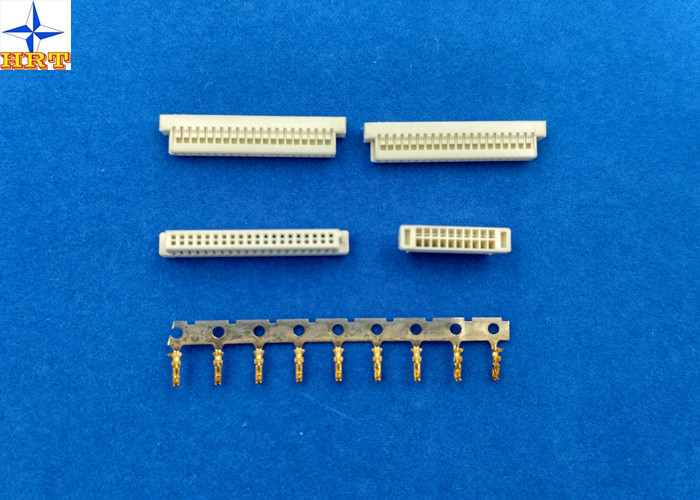

Le fil du lancement 1.0mm de bronze de phosphore pour embarquer des connecteurs conjuguent rangée avec le matériel PA46

Phosphor Bronze Pitch 1.0mm Wire To Board Connectors Dual Row With PA46 Material

Détails sur le produit:

Lieu d'origine:	Dongguan, Chine (continent)
Nom de marque:	HRT
Certification:	ISO9001/ ISO14001/UL/RoHS/REACH
Numéro de modèle:	A1004H-2XNP-1

Conditions de paiement et expédition:

Quantité de commande min:	5000 pcs
Prix:	USD0.001 to 0.005 per pcs
Détails d'emballage:	Tube (tuyau) avec le carton de papier d'extérieur
Délai de livraison:	5 à 8 jours ouvrables après le paiement vérifié
Conditions de paiement:	TTT, Western Union, Paypal, L/C
Capacité d'approvisionnement:	28 millions de PCs par mois

Contactez

Description de produit détaillée

Couleur:	Blanc	Lancement:	1.0MM
Matériaux de gaufrette:	Nylon46, UL94V-0	Chaîne de fil:	AWG32# à 28#
Type d'empaquetage:	Sacs	Terminal approprié:	Série A1004
Surligner:	Connecteurs de carte électronique , Connexions de carte , Fil PA46 matériel pour embarquer des connecteurs

fil blanc de lancement de 1.0mm pour embarquer la double rangée de connecteurs avec le matériel PA46

1, spécification détaillée de produit :

1. Données de base :

Couleur : Blanc
Logement du matériel : Nylon46
Inflammabilité : 94V-0
Lancement : 1.00mm
Circuits : 20 30 40positions
Isolation O.D. : 0.80mm
Montage du type : fil à embarquer
Application : Signal, fil pour embarquer
Matériaux terminaux : Bronze de phosphore
Terminal de finition : type d'or-éclair
Paquet terminal : 15K PCs/bobine
Terminal approprié : Série A1004
Méthode de transformation de terminal : E-estampillage avant étampé

2. Caractéristique électrique :

Estimation actuelle : C.C À C.A. 1A
Estimation de tension : 50V C.A., C.C
Résistance de contact : 20mΩ maximum
Résistance d'isolation : 100mΩ
Tension de tenue : 500V AC/minute

3. Caractéristique mécanique :

Température ambiante : - 25°C ~+85°C
Force terminale d'insertion : 0.50kgf (maximum)
Terminal/logement de la force de conservation : 0.50kgf (mn)
Pin Retention Force : 0.50kgf (mn)

D'autres données détaillées vérifient svp les images en tant que ci-dessous.

2, introduction pour ceci produits de série

Svp avec bonté noter le produit de ces séries, vous pouvez l'acheter comme ensemble, puis nous t'offrirons le prix raisonnable.

Produit de la série A1004
Terminal	A1004-T

Logement	Double type de rangées	A1004H-2XNP ET A1004-2XNP-1 ET A1004-2XNP-2

3, dessin industriel correspondant et rapport des essais

Le dossier ci-dessous est notre dessin industriel et rapport des essais pour de plus amples informations. Il est sûr qu'il sera

bonne référence pour que vous connaissiez des pièces de cette série clairement.

Dessin de dimension

3. Estimations et fils applicables

Article	Norme
Tension évaluée (maximum)	50V AC/DC		Isolation O.D. 0.80mm (maximum)
Fils actuels (maximal) et applicables évalués	AWG#28	1A AC/DC
	AWG#30	1A AC/DC
	AWG#32	0.5A AC/DC
Température ambiante de température ambiante	-25℃ \| +85℃*

* : Y compris la hausse terminale de la température

4. Représentation électrique

Description d'essai		Procédure	Condition
4-1	Résistance de contact	Connecteurs de compagnon, mesure par le circuit sec, 20mV maximum, 10mA. (Basé sur JIS C5402 5,4)	20mΩ (maximum)
4-2	Résistance d'isolation	Les connecteurs de compagnon, appliquent C.C 500V entre le terminal ou la terre adjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B)	100MΩ (mn)
4-3	Tension de tenue diélectrique	Les connecteurs de compagnon, appliquent C.A. 500V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202)	Aucune panne.
4-4	Entrez en contact avec la résistance sur la partie sertie par replis	Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA.	5mΩ (maximum)

5. Représentation mécanique

Description d'essai		Procédure	Condition
5-1	Force d'insertion et de retrait de déclencheur	Insérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute.	Référez-vous au paragraphe 7
5-2	Le rabattement retirent la force	Fixez le terminal serti par replis, appliquez axial retirent la force sur le fil au rat de vitesse de 25±3mm/minute. (Basé sur JIS C5402 6,8)	AWG#28	1.6kgf (minute)
			AWG#30	0.8kgf (minute)
			AWG#32	0.5kgf (minute)
5-3	Force terminale d'insertion.	Insérez le terminal serti par replis dans le logement.	0.50kgf (maximum)
5-4	Terminal/logement de la force de conservation.	Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement.	0.50kgf (mn)
5-5	Pin Retention Force	Appliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute	0.50kgf (mn)
5-6	Longévité	Une fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute.	Résistance de contact 40mΩ (maximum)
5-7	Vibration	Amplitude : 1.5mm PP Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans des haches de chaque X.Y.Z. (Basé sur MIL-STD-202 méthode 201A)	Aspect aucun dommages. Résistance de contact 40mΩ (maximum) Discontinuité 1 μsec. (Maximum)
5-8	Choc physique	² 490m/s {50G}, 3 courses dans des haches de chaque X.Y.Z. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A)

4, FAQ

Q1 : Êtes-vous fabricant ou société commerciale ?
: Nous sommes un fabricant avec 12 ans éprouvons l'entreprise manufacturière professionnelle qui se spécialise en production, recherche et développement, ventes de la variété de connecteurs électroniques, terminaux, gaufrette etc.

Q2 : Comment commander la qualité de vos produits ?
: La qualité est la vie de notre société. Le contrôle de personnel de QC chaque procédure selon le programme ISO9001. Toute la partie are100% examiné avant l'expédition.

Q3 : Où votre usine est localisée, et comment peut nous visiter là ?
: Notre société est située dans la ville de Dongguan, province du Guangdong, Chine. Elle est proche de Shenzhen

Q4 : Comment est-ce que je peux obtenir l'échantillon ?
: L'échantillon est pour libre, mais les honoraires de transport beared par des clients.

Q5 : À quoi vos produits sont-ils appliqués ?
: Nos produits sont appliqués à l'utilisation des véhicules à moteur, à l'équipement de conmmunication, à l'utilisation industrielle, à l'appareil électroménager, à l'électronique, etc.
