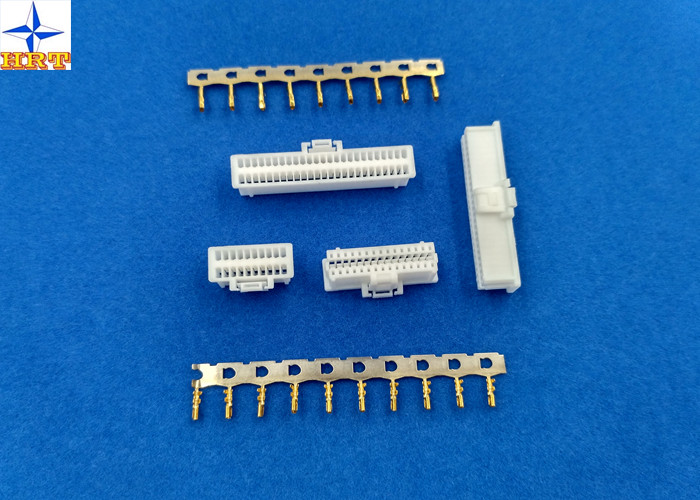

| Lieu d'origine: | Dongguan, Chine (continent) |
| Nom de marque: | HRT |
| Certification: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Numéro de modèle: | A1003H-2XNP |
| Quantité de commande min: | 5000pcs |
|---|---|
| Prix: | USD0.001 to 0.1 per pcs |
| Détails d'emballage: | sacs et carton ou terme adapté aux besoins du client |
| Délai de livraison: | 5 à 8 jours ouvrables après le paiement vérifié |
| Conditions de paiement: | TTT, Western Union, Paypal, L/C |
| Capacité d'approvisionnement: | PCs 300,000K par mois |
| Catégorie: | Logement de fil | Matériel: | Nylon66 |
|---|---|---|---|
| Inflammabilité: | 94V-0 | Lignes: | Double/double |
| Genre: | Récipient | Application: | Signal, Fil-à-panneau |
| Surligner: | Connexions de carte,Les connecteurs de carte PCB câblent pour embarquer,Fil de 501189 cuirs emboutis pour embarquer des connecteurs |
||
1, les spécifications comprenant les propriétés de l'information de taille, électriques et mécaniques en tant que ci-dessous exceler.
| L'information de base de taille | |||
| Couleur | blanc | ||
| Lancement | 1.0mm | ||
| Chaîne de fil | AWG28# à 32# | ||
| Serrure à la pièce d'accouplement | avec | ||
| Circuits (positions) | 2*8/2*10/2*15/2*16/2*20/2*25 | ||
| Propriétés électriques | |||
| Estimation actuelle | 1A C.A., C.C | ||
| Estimation de tension | 50V C.A., C.C | ||
| Résistance de contact | 30mΩ maximum | ||
| Résistance d'isolation | 100mΩ | ||
| Tension de tenue | 500V AC/minute | ||
| Propriétés mécaniques | |||
| Température ambiante | -25℃ au ℃ 85 | ||
| D'autres données sont dans l'image suivante de rapport | |||
2, dessin relatif et rapport pour des pièces
Le dessin industriel détaillé sera utile pour que vous obteniez le bons logement ou terminaux. Accueillez-vous à
choisissez nos équivalents précis.
3. Estimations et fils applicables
| Article | Norme | ||
| Tension évaluée (maximum) | 50V AC/DC | Isolation O.D. 0.80mm (maximum) | |
| Fils actuels (maximum) et applicables évalués | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.8A AC/DC | ||
| Température ambiante de température ambiante | -25℃ | +85℃* | ||
* : Y compris la hausse terminale de la température
4. Représentation électrique
| Description d'essai | Procédure | Condition | |
| 4-1 |
Résistance de contact
|
Connecteurs de compagnon, mesure par le circuit sec, 20mV maximum, 10mA. (Basé sur JIS C5402 5,4) | 20mΩ (maximum) |
| 4-2 | Résistance d'isolation | Les connecteurs de compagnon, appliquent C.C 500V entre le terminal ou la terre adjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 100MΩ (mn) |
| 4-3 | Tension de tenue diélectrique | Les connecteurs de compagnon, appliquent C.A. 250V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202) | Aucune panne. |
| 4-4 | Entrez en contact avec la résistance sur la partie sertie par replis | Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA. | 5mΩ (maximum) |
5. Représentation mécanique
| Description d'essai | Procédure | Condition | ||
| 5-1 | Force d'insertion et de retrait de déclencheur | Insérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute. | Référez-vous au paragraphe 7 | |
| 5-2 | Le rabattement retirent la force | Fixez le terminal serti par replis, appliquez axial retirent la force sur le fil au rat de vitesse de 25±3mm/minute. (Basé sur JIS C5402 6,8) | AWG#28 | 1.0kgf (minute) |
| AWG#30 | 0.5kgf (minute) | |||
| AWG#32 | 0.3kgf (minute) | |||
| 5-3 | Force terminale d'insertion. | Insérez le terminal serti par replis dans le logement. | 0.50kgf (maximum) | |
| 5-4 | Terminal/logement de la force de conservation. | Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement. | 0.50kgf (mn) | |
| 5-5 | Pin Retention Force | Appliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute | 0.30kgf (mn) | |
| 5-6 | Longévité | Une fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute. | Résistance de contact 40mΩ (maximum) | |
| 5-7 | Vibration |
Amplitude : 1.5mm PP Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans des haches de chaque X.Y.Z. (Basé sur MIL-STD-202 méthode 201A) |
Aspect aucun dommages. Résistance de contact 40mΩ (maximum) Discontinuité 1 μsec. (Maximum) |
|
| 5-8 | Choc physique | ² 490m/s {50G}, 3 courses dans des haches de chaque X.Y.Z. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A) | ||
3, Applicated fied de ceci partie
Svp avec bonté vérifier l'image suivante, vous pouvez connaître l'appareil de cette cloison.
4, notre famille de produits
L'image jointe est notre produit principal pour votre référence, souhaitent qu'obtenir vous puissiez de ce que vous avez besoin. Nous disposons à t'offrir le service professionnel, juste venu ici à envoyer alors votre enquête.
