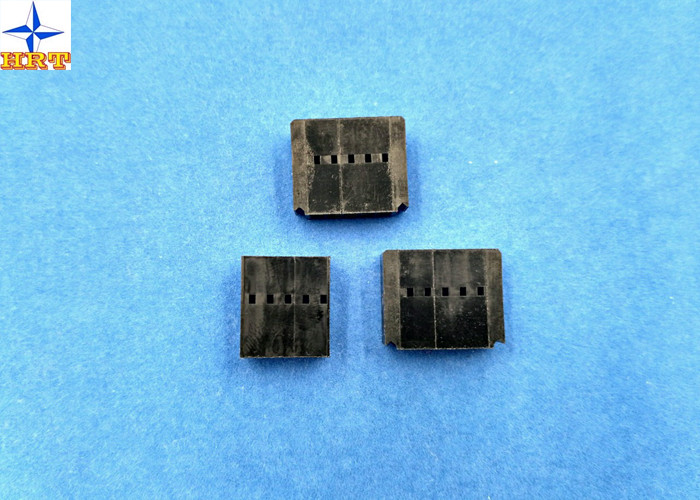

batterie Connecor de lancement de 2.54mm avec les connecteurs masculins de cuir embouti d'en-tête de rangée de double de bosse de serrure

batterie Connecor de lancement de 2.54mm avec les connecteurs masculins de cuir embouti d'en-tête de rangée de double de bosse de serrure

    • 2.54mm Pitch Battery Connecor with Lock Bump Double Row Male Header Crimp Connectors
    • 2.54mm Pitch Battery Connecor with Lock Bump Double Row Male Header Crimp Connectors
    • 2.54mm Pitch Battery Connecor with Lock Bump Double Row Male Header Crimp Connectors
  • 2.54mm Pitch Battery Connecor with Lock Bump Double Row Male Header Crimp Connectors

    Détails sur le produit:

    Lieu d'origine: Dongguan, Chine (continent)
    Nom de marque: HRT
    Certification: ISO9001/ ISO14001/UL/RoHS/REACH
    Numéro de modèle: A2541H-M-2*NP

    Conditions de paiement et expédition:

    Quantité de commande min: 5000 pcs
    Prix: USD0.001 to 0.5 per pcs
    Détails d'emballage: sac avec le carton de papier d'extérieur
    Délai de livraison: 5 à 8 jours ouvrables après le paiement vérifié
    Conditions de paiement: TTT, Western Union, Paypal, L/C
    Capacité d'approvisionnement: 28 millions de PCs par mois
    Contactez
    Description de produit détaillée
    couleur: blanc Poix: 2.54mm
    Matériaux: PA66, UL94V-0 Chaîne de fil: AWG22# à 28#
    Type d'emballage: sac Application: Signal, Fil-à-Panneau
    Surligner:

    Connecteur de batterie de carte PCB

    ,

    Connecteurs masculins d'en-tête

    1, table de spécification détaillée de produit


    Les informations détaillées




    Données de base

    TypeMâle
    CircuitsDe 2pins à 12 bornes
    Isolation O.D.1.70mm (maximum)
    Serrure de accouplementAvec
    RangéeDouble
    Gaufrette appropriéeGaufrette de série d'A2541W
    Terminaux assortisSérie d'A2541-T-M

    Propriétés électriquesEstimation actuelle3A C.A., C.C
    Estimation de tension250V C.A., C.C
    Résistance de contact20mΩ maximum
    Résistance d'isolationMinute 1000MΩ
    Tension de tenue1500V AC/minute

    Propriétés mécaniquesTempérature ambiante-25℃ au ℃ 85
      L'autre de l'information bon contrôle svp l'image suivante.



    2, dessin industriel correspondant et rapport des essais
    Au-dessous du dossier est notre dessin industriel et rapport des essais pour de plus amples informations. Il est sûr que ce sera a
    la bonne référence pour que vous connaissiez cette série partie clairement.
    batterie Connecor de lancement de 2.54mm avec les connecteurs masculins de cuir embouti d'en-tête de rangée de double de bosse de serrure
    batterie Connecor de lancement de 2.54mm avec les connecteurs masculins de cuir embouti d'en-tête de rangée de double de bosse de serrure
    batterie Connecor de lancement de 2.54mm avec les connecteurs masculins de cuir embouti d'en-tête de rangée de double de bosse de serrure

    Représentation mécanique


    Examinez la descriptionProcédureCondition
    5-1Force d'insertion et de retrait de déclencheurInsérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute.Référez-vous au paragraphe 7
    5-2Le rabattement retirent la forceFixez le terminal serti par replis, appliquez axial retirent la force sur le fil au rat de vitesse de 25±3mm/minute. (Basé sur JIS C5402 6,8)AWG#224.0kgf (minute)
    AWG#243.0kgf (minute)
    AWG#262.0kgf (minute)
    AWG#281.0kgf (minute)
    5-3Force terminale d'insertion.Insérez le terminal serti par replis dans le logement.1.50kgf (maximum)
    5-4Force de conservation de terminal/logement.Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement.2.00kgf (minimal)
    5-5Force de conservation de PinAppliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute1.50kgf (minimal)
    5-6LongévitéUne fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute.Résistance de contact 40mΩ (maximum)
    5-7Vibration

    Amplitude : 1.5mm PP
    Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans chaque X.Y.Z diminue.
    (Basé sur MIL-STD-202 méthode 201A)

    Aspect aucun dommages.
    Résistance de contact 40mΩ (maximum)
    Discontinuité 1 μsec. (Maximum)

    5-8Choc physiquele ² 490m/s {50G}, 3 courses dans chaque X.Y.Z diminue. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A)
