Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Terminal du logement A2001 | Lancement: | 2.00mm |
|---|---|---|---|
| Le nombre de goupille: | 02PIN | 18PIN | Matériel: | HSG : PA66, TER : Le bronze de phosphore, Or-éclair orTin-a plaqué |
| Rangée: | simple | estimation de lutte anti-incendie: | UL 94V-0 |
| Surligner: | Connecteurs de carte électronique,Les connecteurs de carte PCB câblent pour embarquer,Connecteur de lancement d'UL94V-0 2mm |
||

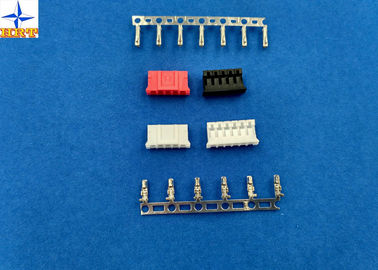

fil pour embarquer le logement PA66 du lancement 2.00mm de connecteur/terminal étampé ou d'Or-éclair
Description :

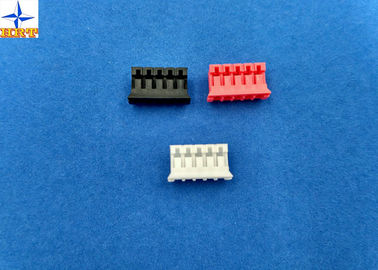

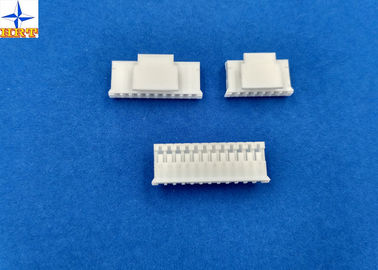

1. A2001series est A2001H-NP A2001HB-NP (le terminal approprié simple de série de logement de rangée A2001-T)
2, logement ont employé des matériaux : PA66, halogène libre, estimation de lutte anti-incendie est l'UL 94-V0. La quantité de emballage minimum est 1000pcs/bag.
3. le logement de rangée simple que nous avons 2P~ 18P, la capacité de production quotidienne est 30 à 50 KPCS.
4.Terminals sont emboutis par le bronze de phosphore, E-emboutissant avant étampé ou l'Or-éclair, nous a étampés appelle A2001-TPe, plaqué or nous appelle A2001-GPe, quantité de emballage minimum est 20,000pcs/Reel. La capacité de production quotidienne est 300 à 400 KPCS.
gamme du fil 5.Terminals': A.W.G. #26--#30, isolation OD is1.30mm (maximum).
| Description d'essai | Procédure | Condition |
|
Résistance de contact |
Connecteurs de compagnon, mesure par le circuit sec, 20mV maximum, 10mA. (Basé sur JIS C5402 5,4) | 20mΩ (maximum) |
| Résistance d'isolation | Les connecteurs de compagnon, appliquent leC.Cde 500Ventrele terminal ou la terreadjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (mn) |
| Tension de tenue diélectrique | Les connecteurs de compagnon, appliquent C.A. 800V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202)) | Aucune panne. |
| Entrez en contact avec la résistance sur la partie sertie par replis | Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA. | 5mΩ (maximum) |
| Évalué actuel | maximum de 2A AC/DC |
| Tension évaluée | 100V AC/DC |
| Tension de tenue | 800V AC/minute |
| Résistance d'isolation | Minute 1000MΩ |
| Résistance de contact | 10MΩ maximum |
| Température de fonctionnement | -25 - 85°C |
Lancez le phosphore de 2.00mm Brone/connecteur plaque en fer blanc de terminal de batterie
