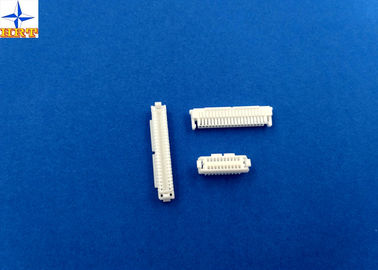

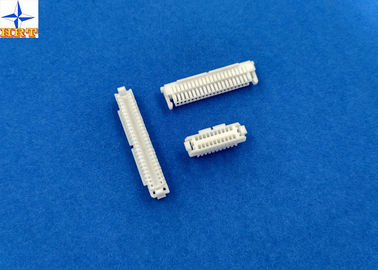

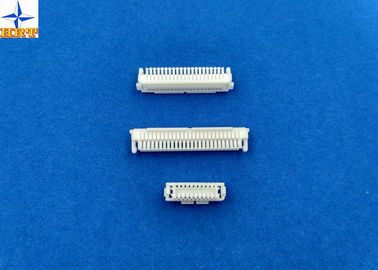

| Lieu d'origine: | Dongguan, Chine (continent) |
| Nom de marque: | HRT |
| Certification: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Numéro de modèle: | A1002HA-2XNP |
| Quantité de commande min: | 5000 pcs |
|---|---|
| Prix: | negotiated |
| Détails d'emballage: | Bobine, tube (tuyau), bande, sac ou au besoin. |
| Délai de livraison: | 5 à 8 jours ouvrables après le paiement vérifié |
| Conditions de paiement: | TTT, Western Union, Paypal, L/C |
| Capacité d'approvisionnement: | 28 millions de PCs par mois |
| Catégorie: | Logement de fil | Terminal approprié: | A1002T |
|---|---|---|---|
| Matériel: | Nylon66 UL94V-0 | Chaîne de fil: | AWG26# à 28# |
| Genre: | Femelle | Circuit: | 20 ou 30 ou 40 ou 50 positions |
| Mettre en évidence: | Connecteurs de carte électronique,Les connecteurs de carte PCB câblent pour embarquer,Connecteurs de style du cuir embouti Nylon66 |
||
1, détails des spécifications de produit
| L'information de base de taille | |||
| Couleur | Blanc | ||
| Lancement | 1.0mm | ||
| Logement du matériel | Nylon66 UL94V-0 | ||
| Application | signal, fil pour embarquer | ||
| Diamètre d'isolation de fil | maximum de 0.80mm. | ||
| Matériaux terminaux | Matériel en laiton, finition plaque en fer blanc | ||
| Paquet terminal | 15K PCs/bobine | ||
| Terminal approprié | A1002-T | ||
| Méthode de transformation de terminal | E-estampillage avant étampé ou or-éclair | ||
| Propriétés électriques | |||
| Estimation actuelle | 1A C.A., C.C | ||
| Estimation de tension | 50V C.A., C.C | ||
| Résistance de contact | 30mΩ maximum | ||
| Résistance d'isolation | minute 100mΩ | ||
| Tension de tenue | 500V AC/minute | ||
| Propriétés mécaniques | |||
| Température ambiante | -25℃ au ℃ 85 | ||
| Force terminale d'insertion | 0.50kgf (maximum) | ||
| Terminal/logement de la force de conservation | 0.50kgf (mn) | ||
| Pin Retention Force | 0.50kgf (mn) | ||
| L'autre information svp avec bonté vérifier l'image suivante. | |||
2, introduction pour ceci produits de série
Avis svp bon que le produit de la série A1002, si vous pouvez acheter ce produit comme ensemble, le prix sera reasonale et favorable mêmes.
1, terminaux : A1002T (éclair ou or-éclair plaque en fer blanc)
2, logement : Nouvelle version d'A1002H-NP et d'A1002HA-2XNP et d'A1002HA-2XNP
3, dessin industriel approprié et rapport des essais
Le prochain attachement est dossier détaillé de produit pour votre référence, il te sera utile.
Dessin de dimension
Rapport des essais
3. Estimations et fils applicables
| Article | Norme | ||
| Tension évaluée (maximum) | 50V AC/DC | Isolation O.D. 0.80mm (maximum) | |
| Fils actuels (maximum) et applicables évalués | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| Température ambiante de température ambiante | -25℃ | +85℃* | ||
* : Y compris la hausse terminale de la température
4. Représentation électrique
| Description d'essai | Procédure | Condition | |
| 4-1 |
Résistance de contact
|
Connecteurs de compagnon, mesure par le circuit sec, 20mV maximum, 10mA. (Basé sur JIS C5402 5,4) | 20mΩ (maximum) |
| 4-2 | Résistance d'isolation | Les connecteurs de compagnon, appliquent C.C 500V entre le terminal ou la terre adjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 100MΩ (mn) |
| 4-3 | Tension de tenue diélectrique | Les connecteurs de compagnon, appliquent C.A. 250V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202) | Aucune panne. |
| 4-4 | Entrez en contact avec la résistance sur la partie sertie par replis | Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA. | 5mΩ (maximum) |
5. Représentation mécanique
| Description d'essai | Procédure | Condition | ||
| 5-1 | Force d'insertion et de retrait de déclencheur | Insérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute. | Référez-vous au paragraphe 7 | |
| 5-2 | Le rabattement retirent la force | Fixez le terminal serti par replis, appliquez axial retirent la force sur le fil au rat de vitesse de 25±3mm/minute. (Basé sur JIS C5402 6,8) | AWG#28 | 1.0kgf (minute) |
| AWG#30 | 0.8kgf (minute) | |||
| AWG#32 | 0.5kgf (minute) | |||
| 5-3 | Force terminale d'insertion. | Insérez le terminal serti par replis dans le logement. | 0.50kgf (maximum) | |
| 5-4 | Terminal/logement de la force de conservation. | Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement. | 0.50kgf (mn) | |
| 5-5 | Pin Retention Force | Appliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute | 0.50kgf (mn) | |
| 5-6 | Longévité | Une fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute. | Résistance de contact 40mΩ (maximum) | |
| 5-7 | Vibration |
Amplitude : 1.5mm PP Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans des haches de chaque X.Y.Z. (Basé sur MIL-STD-202 méthode 201A) |
Aspect aucun dommages. Résistance de contact 40mΩ (maximum) Discontinuité 1 μsec. (Maximum) |
|
| 5-8 | Choc physique | ² 490m/s {50G}, 3 courses dans des haches de chaque X.Y.Z. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A) | ||
4, notre exposition de famille de produits
Svp avec bonté regarder la prochaine image, vous pouvez connaître notre gamme de produits par une manière simple. Notre produit principal sont logement de fil, fil pour embarquer le connectoor, fil au connecteur de fil, panneau-dans des connecteurs, des connecteurs de FPC/FFC et plus. Nous pouvons également commander le taux défectueux en valeur basse, ainsi nos pièces sont acceptées par le famouse et la société internationale comme TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD etc. Et les tous les produits sont délivrés un certificat par la PORTÉE, UL, RoHS. Afin de protéger l'evironment, quelques pièces sont halogène librement.
