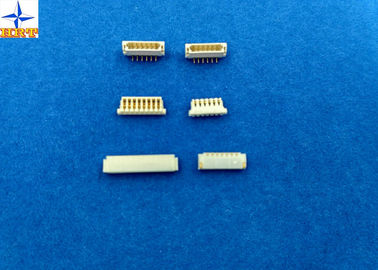

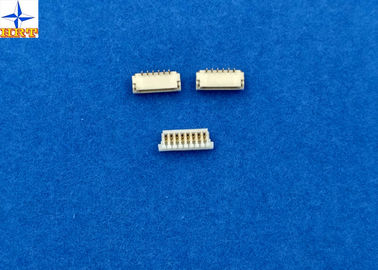

logements de connecteur de déplacement d'isolation de lancement de 0.8mm avec le matériel A0800 de LCP
1, spécification détaillée :
1. données de base :
- Couleur : jaune-clair
- No. de rangée : simple
- Circuits : 2pin à 22pin
- Plaqué : Plaqué or
- Isolation O.D. : 0.39mm
- Pièces appariées : Gaufrette de la série A0800
- Matériel de logement : LCP (halogène libre) ; PA46 standard
- Matériel de contacts : bronze de phosphore/étampé
- Type de support : Bâti extérieur
2. caractéristique électrique :
- Estimation actuelle : 0.5A C.A., C.C (AWG#30) ; 0.2A C.A., C.C (AWG#36)
- Estimation de tension : 30V C.A., C.C
- Résistance de contact : 20mΩ maximum
- Résistance d'isolation : 100mΩ
- Tension de tenue : 200V AC/minute
3. caractéristique mécanique :
- Température ambiante : - 25°C ~+85°C
D'autres données détaillées vérifient svp les images ci-dessous.
2, dessin industriel relatif et rapport des essais
L'image jointe est notre dessin industriel standard et rapport pour votre référence, elle vous aidera à
connaissez notre caractéristique du produit, puis vous peut choisir les bons modèles.
|
3. Estimations et fils applicables
| Article |
Standard |
| Tension évaluée (maximum) |
30V AC/DC |
Isolation O.D. 0.38mm (maximum) |
| Fils actuels (maximum) et applicables évalués |
AWG#32 0.5A AC/DC |
| Température ambiante de température ambiante |
-25℃ | +85℃ |
* : Y compris la hausse terminale de la température
4. Représentation électrique
| Examinez la description |
Procédure |
Condition |
| 4-1 |
Résistance de contact
|
Joignez les connecteurs, mesure par le circuit sec, 20mV le maximum, 10mA. (Basé sur JIS C5402 5,4) |
20mΩ (maximum) |
| 4-2 |
Résistance d'isolation |
Joignez les connecteurs, appliquez C.C 500V entre le terminal ou la terre adjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B) |
100MΩ (minimal) |
| 4-3 |
Tension de tenue diélectrique |
Joignez les connecteurs, appliquez C.A. 200V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202) |
Aucune panne. |
| 4-4 |
Résistance de contact sur la partie sertie par replis |
Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA. |
5mΩ (maximum) |
5. Représentation mécanique
| Examinez la description |
Procédure |
Condition |
| 5-1 |
Force d'insertion et de retrait de déclencheur |
Insérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute. |
Référez-vous au paragraphe 7 |
| 5-2 |
Le fil retirent la force |
La traction de la charge sera appliquée à un fil correctement terminé dans des directions parallèles et perpendiculaires. La charge pour tirer le fil hors de la prise ou pour casser le fil sera mesurée. |
Direction parallèle |
Direction perpendiculaire |
| 0,30 kgf (minimaux) |
0,15 kgf (minimaux) |
| 5-3 |
Force de conservation de terminal/logement. |
Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement. |
0.25kgf (minimal) |
| 5-4 |
Force de conservation de Pin |
Appliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute |
0.25kgf (minimal) |
| 5-5 |
Longévité |
Une fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute. |
Résistance de contact 40mΩ (maximum) |
| 5-6 |
Vibration |
Amplitude : 1.5mm PP
Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans chaque X.Y.Z diminue.
(Basé sur MIL-STD-202 méthode 201A)
|
Aspect aucun dommages.
Résistance de contact 40mΩ (maximum)
Discontinuité 1 μsec. (Maximum)
|
| 5-7 |
Choc physique |
le ² 490m/s {50G}, 3 courses dans chaque X.Y.Z diminue. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A) |
|
|
6. Performance environnementale et d'autres
| Examinez la description |
Procédure |
Condition |
| 6-1 |
Hausse de la température |
Charge actuelle évaluée de transport. (Basé sur UL 498) |
30℃ (maximum) |
| 6-2 |
Résistance thermique |
85±2℃, 96 heures (basées sur méthode 108A Cond de JIS C0021/MIL-STD-202. A) |
Aspect aucun dommages.
Résistance de contact 40mΩ (maximum)
|
| 6-3 |
Résistance froide |
-25±3℃, 96 heures (basées sur JIS C0020) |
| 6-4 |
Humidité |
La température : 40±2℃
Hygrométrie : 90~95%
Durée : 96 heures
(Basé sur méthode 103B Cond de JIS C0022/MIL-STD-202. B)
|
Aspect aucun dommages.
Résistance de contact 40mΩ (maximum)
Résistance d'isolation 10MΩ (minimale)
La tension de tenue diélectrique doit rencontrer 4-3
|
| 6-5 |
Recyclage de la température |
5 cycles de :
a) -55℃ 30 minutes
b) +85℃ 30 minutes
(Basé sur JIS C0025)
|
Aspect aucun dommages.
Résistance de contact 40mΩ (maximum)
|
| 6-6 |
Jet de sel |
Étampé 12 heures/24 heures plaquées or d'exposition à un pulvérisateur de sel de la solution de 5±1% à 35±2℃. (Basé sur méthode 101C Cond de JIS C0023/MIL-STD-202. B) |
| 6-7 |
Gaz de SO2 |
24 heures d'exposition au 17h 50±
Gaz de SO2 à 40±2℃.
|
| 6-8 |
Gaz NH3 |
exposition de 40 minutes au gaz NH3 s'évaporant de la solution d'ammoniaque de 28%. |
| 6-9 |
Solderability |
Temps de soudure : sec 5±0.5.
La température de soudure : 245±5℃
|
La soudure mouillant 95% de secteur immergé doit ne montrer aucun vide, trous de goupille |
| 6-10 |
Résistance à la chaleur de soudure |
Reflowing
Référez-vous au paragraphe 8
Soudez la méthode de fer
Temps de soudure : sec 5±0.5.
La température de soudure : 370℃ | 400℃
|
Aspect aucun dommages. |
7. Force d'insertion/retrait de déclencheur
[Unité : kgf]
| Circuits |
À l'initiale |
Circuits |
À l'initiale |
| Insertion (maximum) |
Retrait (minimal) |
Insertion (maximum) |
Retrait (minimal) |
| 02 |
0,50 |
0,10 |
14 |
1,70 |
0,34 |
| 04 |
0,70 |
0,14 |
15 |
1,80 |
0,36 |
| 08 |
1,10 |
0,22 |
16 |
1,90 |
0,38 |
| 10 |
1,30 |
0,26 |
17 |
2,00 |
0,40 |
| 12 |
1,50 |
0,30 |
20 |
2,30 |
0,46 |
|
