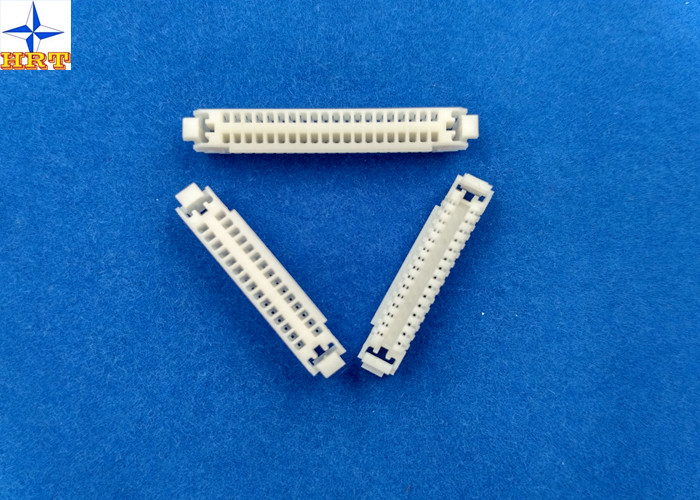

connecteur de fil de rangée de lancement de 1.25mm double avec fermer à clef la matière plastique de la structure PA66

connecteur de fil de rangée de lancement de 1.25mm double avec fermer à clef la matière plastique de la structure PA66

    • 1.25mm pitch dual row wire connector with locking structure PA66 plastic material
    • 1.25mm pitch dual row wire connector with locking structure PA66 plastic material
    • 1.25mm pitch dual row wire connector with locking structure PA66 plastic material
  • 1.25mm pitch dual row wire connector with locking structure PA66 plastic material

    Détails sur le produit:

    Lieu d'origine: Dongguan, Chine (continent)
    Nom de marque: HRT
    Certification: ISO9001/ ISO14001/UL/RoHS/REACH
    Numéro de modèle: A1257HA-2XNP

    Conditions de paiement et expédition:

    Quantité de commande min: 5000 pcs
    Prix: Negotiated
    Détails d'emballage: Sac avec le carton extérieur
    Délai de livraison: 5 à 8 jours ouvrables après le paiement vérifié
    Conditions de paiement: TTT, Western Union, Paypal, L/C
    Capacité d'approvisionnement: 28 millions de PCs par mois
    Contactez
    Description de produit détaillée
    Catégorie: Logements de cuir embouti Genre: Femelle
    Matériau: PA66 Circuits: 10/16/20/30/36/40/42/50/60 de positions
    Inflammabilité: UL94v-0 Application: Puissance, Fil-à-Panneau
    Surligner:

    Carte PCB pour câbler des connecteurs

    ,

    Conseil pour câbler des connecteurs

    1, les détails de spécifications du produit



     L'information de base de taille
    Terminaux appropriés Série d'A1002T
    Lancement 1.25mm
    Couleur blanc
    Rangée le double/conjuguent
    Fermez à clef à la pièce d'accouplement avec
    Chaîne de fil AWG28# à 32#
    Diamètre d'isolation de fil  maximum de 0.80mm.
    Matériaux terminaux bronze de phosphore, or-éclair ou étampé

                                                             Propriétés électriques
    Estimation actuelle 1A C.A., C.C
    Estimation de tension 50V C.A., C.C
    Résistance de contact 30mΩ maximum
    Résistance d'isolation minute 100mΩ
    Tension de tenue 500V AC/minute

                                                              Propriétés mécaniques
    Température ambiante -25℃ au ℃ 85
                          L'autre de l'information bon contrôle svp l'image suivante.



    2, dessin relatif

    Les images de Folllowing sont rapport des essais et For Your Information précis de dessin industriel, svp bon contrôle il, souhaitent qu'à obtenir il puisse vous aider de ce que vous avez besoin vraiment.

    connecteur de fil de rangée de lancement de 1.25mm double avec fermer à clef la matière plastique de la structure PA66

    connecteur de fil de rangée de lancement de 1.25mm double avec fermer à clef la matière plastique de la structure PA66

    connecteur de fil de rangée de lancement de 1.25mm double avec fermer à clef la matière plastique de la structure PA66





    3, application fied et force de la présente partie

    Développé pour le PDP, l'affichage à cristaux liquides ou le petit équipement de l'électronique. Ce bas type connecteur de force d'insertion réalise une opération de accouplement plus facile. Le concept de base de la pièce de contact de ce connecteur est équivalent au connecteur de marque de HRT prouvé par représentation.


    • Structure de verrouillage sûre
    • Structure de serrure de contact
    • Prévention de déformation de contact
    • Bruits clairs de clic d'engagement





    4, données principales de rapport des essais





    Représentation mécanique



    Examinez la description Procédure Condition
    5-1 Force d'insertion et de retrait de déclencheur Insérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute. Référez-vous au paragraphe 7
    5-2 Le rabattement retirent la force Fixez le terminal serti par replis, appliquez axial retirent la force sur le fil au rat de vitesse de 25±3mm/minute. (Basé sur JIS C5402 6,8) AWG#28 1.0kgf (minute)
    AWG#30 0.8kgf (minute)
    AWG#32 0.5kgf (minute)
    5-3 Force terminale d'insertion. Insérez le terminal serti par replis dans le logement. 0.50kgf (maximum)
    5-4 Force de conservation de terminal/logement. Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement. 0.50kgf (minimal)
    5-5 Force de conservation de Pin Appliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute 0.50kgf (minimal)
    5-6 Longévité Une fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute. Résistance de contact 40mΩ (maximum)
    5-7 Vibration

    Amplitude : 1.5mm PP

    Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans chaque X.Y.Z diminue.

    (Basé sur MIL-STD-202 méthode 201A)

    Aspect aucun dommages.

    Résistance de contact 40mΩ (maximum)

    Discontinuité 1 μsec. (Maximum)

    5-8 Choc physique le ² 490m/s {50G}, 3 courses dans chaque X.Y.Z diminue. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A)
