Détails sur le produit:
Conditions de paiement et expédition:
|
| couleur: | blanc | Poix: | 1.20mm |
|---|---|---|---|
| Matériau: | PA66 UL94V-0 ; LCP UL94V-0 (À HAUTE FRÉQUENCE) | Chaîne de fil: | AWG28# à 32# |
| Classe de protection de l'environnement: | Halogène libre (à haute fréquence) | ||
| Surligner: | Connecteurs masculins d'en-tête,connecteur mâle 6 |
||

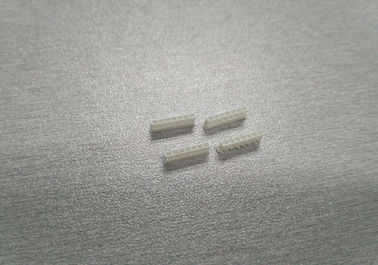

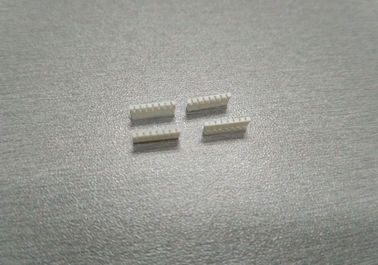

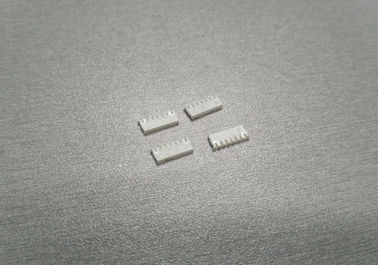

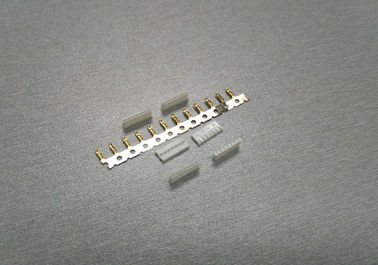

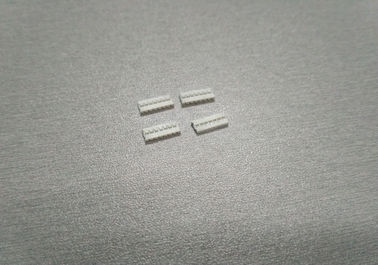

Plaque à bornes plaquée or pour embarquer le logement du lancement 1.0mm de connecteur avec les matériaux PA66
1, les spécifications du produit comprenant les propriétés de l'information de taille, électriques et mécaniques de base.
1. Données de base :
Couleur : Blanc
Lancement : 1.20mm
Circuits : 2 à 8 positions
No. de rangée : Simple
Isolation OD : 0.80mm
Type d'emballage : Sac
Chaîne de fil : AWG32# à 28#
Matériel d'isolation : LCP, UL94V-0 ; PA66, UL94V-0
Pièces appariées : Gaufrette de la série A1201
Application : Signal, fil pour embarquer
Matériaux terminaux : Bronze de phosphore
Terminal de finition : type d'Or-éclair
Paquet terminal : 20K PCs/bobine
Méthode de transformation terminale : E-estampillage avant étampé
2. Caractéristique électrique :
Estimation actuelle : 1A C.A., C.C
Estimation de tension : 125V C.A., C.C
Résistance de contact : 20mΩ
Résistance d'isolation : 100mΩ
Tension de tenue : 500V AC/minute
3. Caractéristique mécanique :
Température ambiante : -25 - 85°C
Force terminale d'insertion : 1.50kgf (maximum)
Force de conservation de terminal/logement : 0.40kgf (minute)
Force de conservation de Pin : 0.50kgf (minute)
2, dessin relatif et rapport
Dessin de produit
Rapport des essais
|
Ce document est la propriété de l'entreprise de Xin Pei et fournie sur l'état exprès qu'il ne doit pas être révélée, reproduite ou employée, entièrement ou partiellement, pour la fabrication ou la vente par n'importe qui autre que l'entreprise de Xin Pei. Sans son assentiment préalable, et celui pas juste est accordé pour révéler ou employer n'importe quelle information dans ce document. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. portée Ces spécifications couvrent les conditions pour la performance des produits du fil de lancement de 1.20mm d'embarquer série de connecteurs.
2. Construction, dimensions, matériel et électrodéposition Voyez les dessins ci-joints
3. Estimations et fils applicables
* : Y compris la hausse terminale de la température
4. Représentation électrique
5. Représentation mécanique
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. Performance environnementale et d'autres
7. Force d'insertion/retrait de déclencheur [Unité : kgf]
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3, FAQ
Q1 : Êtes-vous fabricant ou société commerciale ?
A : Nous sommes un fabricant avec 12 ans d'entreprise manufacturière professionnelle d'expérience qui se spécialise en production, recherche et développement, ventes de la variété de connecteurs électroniques, terminaux, gaufrette etc.
Q2 : Comment commander la qualité de vos produits ?
A : La qualité est la vie de notre société. Le contrôle de personnel de QC chaque procédure selon le programme ISO9001. Tous pièce are100% examiné avant l'expédition.
Q3 : Comment est-ce que je peux obtenir l'échantillon ?
A : L'échantillon est pour libre, mais les honoraires de transport beared par des clients.
Q4 : À quoi vos produits sont-ils appliqués ?
A : Nos produits sont appliqués à l'utilisation des véhicules à moteur, à l'équipement de conmmunication, à l'utilisation industrielle, à l'appareil électroménager, à l'électronique, etc.
4, notre gamme d'application de produit
Veuillez vérifier avec bonté l'image ci-dessous, vous pouvez connaître notre associé et client principaux directement. Vous pouvez faire le choix sage comme eux. Nos produits sont principalement employés en fil pour câbler se relier, puissance, à l'intérieur de quelques machines et quelques appareils, ou puissance de panneau de carte PCB. Par la manière, tout ce prodcut de série est conformé à la PORTÉE, UL, srandard de RoHS. Afin de protéger le furthur d'evironment, quelques pièces sont halogène libre.
manière de 5, de livraison et de paiement
Nous pouvons offrir la manière multiple de la livraison pour vous, il vous laisserons recevoir notre partie en peu de temps. En outre, les conditions de paiement flexibles sont disponibles pour sauver les frais de commission chacun des deux pour nous.
Politique de paiement
| Valeur totale d'ordre (devise : USD) | Conditions de paiement suggérées |
| Moins qu'USD350 | Union de Paypal ou de Wester |
| Entre USD350 et USD500 | Western Union, TTT |
| Entre USD500 et USD5000 | TTT |
| Au-dessus d'USD5000 | TTT |
La marge d'intermédiaire de la lettre de crédit de TT/PayPal/sera partagée par nous ensemble.
