fil de ptich de 5.08mm à câbler et câbler pour embarquer le terminal de cuir embouti, #18 - #24 A.W.G., terminaux C5080M-T-A de placage à l'or
1, les spécifications du produit comprenant les propriétés de l'information de taille, électriques et mécaniques de base.
| L'information de base de taille |
| Style d'interface d'arrêt |
Cuir embouti |
| Méthodes de transformation |
E-estampillage avant Or-éclair |
| Isolation O.D. |
0.60mm (maximum) |
| Numéro de la pièce. |
A1006-GPE |
| Application |
Signal, panneau de carte PCB |
| |
| Propriétés électriques |
| Estimation actuelle |
1A C.A., C.C |
| Estimation de tension |
200V C.A., C.C |
| Résistance de contact |
40mΩ maximum |
| Résistance d'isolation |
Minute 100MΩ |
| Tension de tenue |
500V AC/minute |
| |
| Propriétés mécaniques |
| Température ambiante |
-25℃ au ℃ 85 |
| L'autre de l'information bon contrôle svp l'image suivante. |

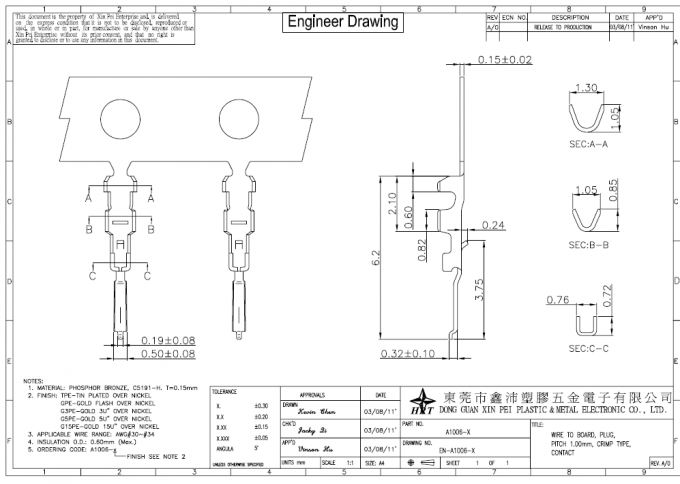

2, dessin relatif et rapport
Les images suivantes sont dessin industriel et le rapport des essais pour votre référence, souhaitent que ceux-ci puissent vous aider à acheter les parties idéales et bonnes de nous. Merci !
|
1. portée
Ces spécifications couvrent les conditions pour la performance des produits du fil de lancement de 1.00mm d'embarquer
série de connecteurs.
2. Construction, dimensions, matériel et électrodéposition
Voyez les dessins ci-joints
3. Estimations et fils applicables
| Article |
Standard |
| Tension évaluée (maximum) |
200V AC/DC |
Isolation O.D. 0.60mm (maximum) |
| Fils actuels (maximum) et applicables évalués |
AWG#30 |
1A AC/DC |
| AWG#32 |
0.8A AC/DC |
| AWG#34 |
0.5A AC/DC |
| Température ambiante de température ambiante |
-25℃ | +85℃* |
* : Y compris la hausse terminale de la température
4. Représentation électrique
| Examinez la description |
Procédure |
Condition |
| 4-1 |
Résistance de contact
|
Joignez les connecteurs, mesure par le circuit sec, 20mV le maximum, 10mA. (Basé sur JIS C5402 5,4) |
35mΩ (maximum) |
| 4-2 |
Résistance d'isolation |
Joignez les connecteurs, appliquez C.C 200V entre le terminal ou la terre adjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B) |
100MΩ (minimal) |
| 4-3 |
Tension de tenue diélectrique |
Joignez les connecteurs, appliquez C.A. 500V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202) |
Aucune panne. |
| 4-4 |
Résistance de contact sur la partie sertie par replis |
Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA. |
5mΩ (maximum) |
5. Représentation mécanique
| Examinez la description |
Procédure |
Condition |
| 5-1 |
Force d'insertion et de retrait de déclencheur |
Insérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute. |
Référez-vous au paragraphe 7 |
| 5-2 |
Le rabattement retirent la force |
Fixez le terminal serti par replis, appliquez axial retirent la force sur le fil au rat de vitesse de 25±3mm/minute. (Basé sur JIS C5402 6,8) |
AWG#30 |
0.8kgf (minute) |
| AWG#32 |
0.5kgf (minute) |
| AWG#34 |
0.3kgf (minute) |
| 5-3 |
Force terminale d'insertion. |
Insérez le terminal serti par replis dans le logement. |
0.50kgf (maximum) |
| 5-4 |
Force de conservation de terminal/logement. |
Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement. |
0.50kgf (minimal) |
| 5-5 |
Force de conservation de Pin |
Appliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute |
0.40kgf (minimal) |
| 5-6 |
Longévité |
Une fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute. |
Résistance de contact 80mΩ (maximum) |
| 5-7 |
Vibration |
Amplitude : 1.5mm PP
Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans chaque X.Y.Z diminue.
(Basé sur MIL-STD-202 méthode 201A)
|
Aspect aucun dommages.
Résistance de contact 80mΩ (maximum)
Discontinuité 1 μsec. (Maximum)
|
| 5-8 |
Choc physique |
le ² 490m/s {50G}, 3 courses dans chaque X.Y.Z diminue. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A) |
|
|
6. Performance environnementale et d'autres
| Examinez la description |
Procédure |
Condition |
| 6-1 |
Hausse de la température |
Charge actuelle évaluée de transport. (Basé sur UL 498) |
30℃ (maximum) |
| 6-2 |
Résistance thermique |
85±2℃, 96 heures (basées sur méthode 108A Cond de JIS C0021/MIL-STD-202. A) |
Aspect aucun dommages.
Résistance de contact 80mΩ (maximum)
|
| 6-3 |
Résistance froide |
-25±3℃, 96 heures (basées sur JIS C0020) |
| 6-4 |
Humidité |
La température : 40±2℃
Hygrométrie : 90~95%
Durée : 96 heures
(Basé sur méthode 103B Cond de JIS C0022/MIL-STD-202. B)
|
Aspect aucun dommages.
Résistance de contact 80mΩ (maximum)
Résistance d'isolation 10MΩ (minimale)
La tension de tenue diélectrique doit rencontrer 4-3
|
| 6-5 |
Recyclage de la température |
5 cycles de :
a) -55℃ 30 minutes
b) +85℃ 30 minutes
(Basé sur JIS C0025)
|
Aspect aucun dommages.
Résistance de contact 80mΩ (maximum)
|
| 6-6 |
Jet de sel |
Étampé 12 heures/24 heures plaquées or d'exposition à un pulvérisateur de sel de la solution de 5±1% à 35±2℃. (Basé sur méthode 101C Cond de JIS C0023/MIL-STD-202. B) |
| 6-7 |
Gaz de SO2 |
24 heures d'exposition au 17h 50±
Gaz de SO2 à 40±2℃.
|
| 6-8 |
Gaz NH3 |
exposition de 40 minutes au gaz NH3 s'évaporant de la solution d'ammoniaque de 28%. |
| 6-9 |
Solderability |
Temps de soudure : sec 5±0.5.
La température de soudure : 245±5℃
|
La soudure mouillant 95% de secteur immergé doit ne montrer aucun vide, trous de goupille |
| 6-10 |
Résistance à la chaleur de soudure |
Reflowing
Référez-vous au paragraphe 8
Soudez la méthode de fer
Temps de soudure : sec 5±0.5.
La température de soudure : 370℃ | 400℃
|
Aspect aucun dommages. |
7. Force d'insertion/retrait de déclencheur
[Unité : kgf]
| Circuits |
À l'initiale |
| Insertion (maximum) |
Retrait (minimal) |
| 20 |
2,60 |
0,60 |
| 30 |
4,00 |
0,76 |
|
3, avantages que vous pouvez obtenir
MOQ : Si ayez les actions, selon le plus petit paquet. Sinon, selon le produit MOQ.
Capacité de R&D : ODM&OEM est disponible. Nous pouvons également vous aider à concevoir des moules et à fabriquer des produits.
Délai de livraison : 3 à 8 jours selon votre quantité d'ordre.
Contrôle de qualité : Le connecteur original ou remplacent le connecteur que nous aurons 100% ans inspectés avant l'expédition.
Paquet : Sac de PE ou sac de nylon avec le carton ou selon vous
Type de société : Usine et intégration du commerce plus de 12 ans expérience de conception et de produit de moule de connecteur.
