Sertissez par replis les connecteurs plaque en fer blanc par terminaux de bronze de phosphore de connecteur de fil pour AWG30# à 26#

Chine Sertissez par replis les connecteurs plaque en fer blanc par terminaux de bronze de phosphore de connecteur de fil pour AWG30# à 26# fournisseur
Sertissez par replis les connecteurs plaque en fer blanc par terminaux de bronze de phosphore de connecteur de fil pour AWG30# à 26# fournisseur Sertissez par replis les connecteurs plaque en fer blanc par terminaux de bronze de phosphore de connecteur de fil pour AWG30# à 26# fournisseur Sertissez par replis les connecteurs plaque en fer blanc par terminaux de bronze de phosphore de connecteur de fil pour AWG30# à 26# fournisseur

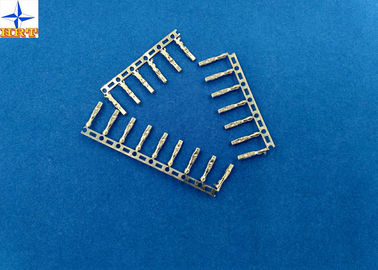

Image Grand :  Sertissez par replis les connecteurs plaque en fer blanc par terminaux de bronze de phosphore de connecteur de fil pour AWG30# à 26#

Détails sur le produit:

Lieu d'origine: Dongguan, Chine (continent)
Nom de marque: HRT
Certification: ISO9001/ ISO14001/UL/RoHS/REACH
Numéro de modèle: A2001-TPE

Conditions de paiement et expédition:

Quantité de commande min: 50K PCS
Prix: Negotiated
Détails d'emballage: le magasin avec cartonnent
Délai de livraison: 5 à 8 jours ouvrables après le paiement vérifié
Conditions de paiement: TTT, Western Union, Paypal, L/C
Capacité d'approvisionnement: 100 millions de PCs par mois
Description de produit détaillée
Poix: 2.0mm Chaîne de fil: AWG#30 - #26
Matériau: Phosphore Bronzne Finition: étampé ou or-éclair
Type de connecteur: terminal de connnector de fil Isolation O.D: 1.30mm (maximum)
Surligner:

Connecteur de terminal de cuir embouti

,

Terminal de cuir embouti de connecteur



1, les spécifications du produit comprenant les propriétés de l'information de taille, électriques et mécaniques de base.

L'information de base de taille
Style d'interface d'arrêt cuir embouti ou compression
Méthodes de transformation E-estampillage avant étampé ou or-éclair
Isolation O.D. 1.30mm (maximum)
Numéro de la pièce. A2001-TPE ou A2001-GPE
Connecteur joint Série d'A2001H/HB ou séries d'A2009H
Application Signal, fil pour embarquer le type

Propriétés électriques
Estimation actuelle 2 UN C.A., C.C
Estimation de tension 100V C.A., C.C
Résistance de contact 10mΩ maximum
Résistance d'isolation Minute de 1000 MΩ
Tension de tenue 800V AC/minute

Propriétés mécaniques
Température ambiante -25℃ au ℃ 85
L'autre de l'information bon contrôle svp l'image suivante.






2, dessin relatif et rapport

Les images suivantes sont dessin industriel et le rapport des essais pour votre référence, souhaitent que ceux-ci puissent vous aider à acheter les parties idéales et bonnes de nous. Merci !

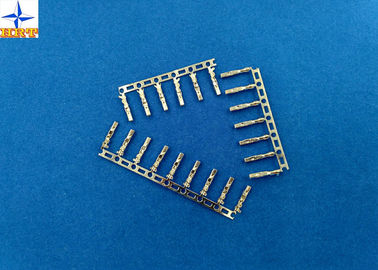

Sertissez par replis les connecteurs plaque en fer blanc par terminaux de bronze de phosphore de connecteur de fil pour AWG30# à 26#

3. Estimations et fils applicables



Article Standard
Tension évaluée (maximum) 100V AC/DC Isolation O.D. 1.50mm (maximum)
Fils actuels (maximum) et applicables évalués AWG#24 2.0A AC/DC
AWG#26 1.5A AC/DC
AWG#28 1.0A AC/DC
AWG#30 0.5A AC/DC
Température ambiante de température ambiante -25℃ | +85℃*

* : Y compris la hausse terminale de la température





4. Représentation électrique



Examinez la description Procédure Condition
4-1



Résistance de contact



Joignez les connecteurs, mesure par le circuit sec, 20mV le maximum, 10mA. (Basé sur JIS C5402 5,4) 10mΩ (maximum)
4-2 Résistance d'isolation Joignez les connecteurs, appliquez C.C 500V entre le terminal ou la terre adjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B) 1000MΩ (minimal)
4-3 Tension de tenue diélectrique Joignez les connecteurs, appliquez C.A. 800V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202) Aucune panne.
4-4 Résistance de contact sur la partie sertie par replis Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA. 5mΩ (maximum)







3, FAQ


Q : Permettez-vous la conception multiple par installation ?
A : Yes.We acceptent le service d'OEM/ODM et permettent la conception multiple par installation.

Q : Combien de temps l'expédition prend-elle ?
A : Il dépend de l'emplacement et de la quantité de destination. Dans la plupart de pays développé, la livraison par Fed x/UPS/DHL est normalement de 2 ou 3 jours (à l'exclusion des week-ends).

Q : Comment les marchandises sont-elles empaquetées ?
A : Habituellement dans les mauvais de PE, le tube, tuyau et avec la boîte extérieure de carton.



4, nous pouvons offrir l'expédition multiple, sûre et rapide pour vous !

Nous avons la coopération très bonne avec la société de livraison de famouse du monde, et la boîte nous offrent le bon service et le prix favorable. Il est sûr que chaque affaires entre nous seront rapides et heureuses. Choisissez-nous ! Relions le monde réaliste et électronique.
