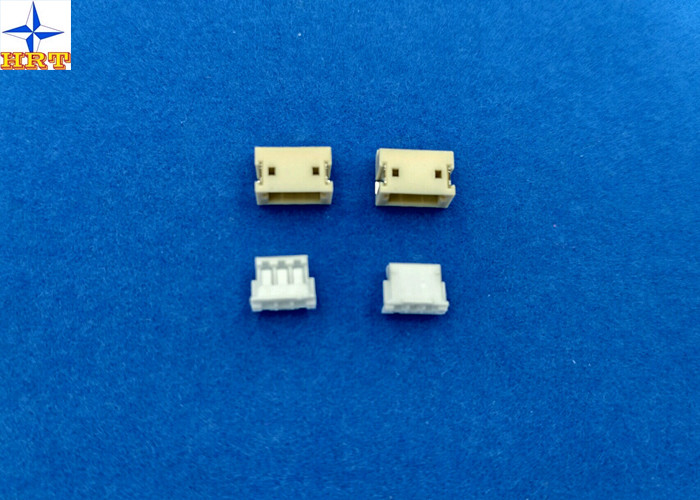

le type d'entrée de côté de connecteur du lancement ZH SMT de 1.50mm a enveloppé le connecteur à angle droit d'en-tête

le type d'entrée de côté de connecteur du lancement ZH SMT de 1.50mm a enveloppé le connecteur à angle droit d'en-tête

    • 1.50mm Pitch ZH SMT Connector Side Entry Type Shrouded Header Right Angle Connector
    • 1.50mm Pitch ZH SMT Connector Side Entry Type Shrouded Header Right Angle Connector
    • 1.50mm Pitch ZH SMT Connector Side Entry Type Shrouded Header Right Angle Connector
    • 1.50mm Pitch ZH SMT Connector Side Entry Type Shrouded Header Right Angle Connector
  • 1.50mm Pitch ZH SMT Connector Side Entry Type Shrouded Header Right Angle Connector

    Détails sur le produit:

    Lieu d'origine: Dongguan, Chine (continent)
    Nom de marque: HRT
    Certification: ISO9001/ ISO14001/UL/RoHS/REACH
    Numéro de modèle: A1500WR-S-NP

    Conditions de paiement et expédition:

    Quantité de commande min: 5000 pcs
    Prix: Negotiated
    Détails d'emballage: Sac avec le carton extérieur
    Délai de livraison: 5 à 8 jours ouvrables après le paiement vérifié
    Conditions de paiement: TTT, Western Union, Paypal, L/C
    Capacité d'approvisionnement: 28 millions de PCs par mois
    Contactez maintenant
    Description de produit détaillée
    Catégorie: Connecteur de gaufrette Application: Signal, Fil-à-Panneau
    Matériau: PA9T Inflammabilité: UL94v-0
    Chaîne de fil: AWG26# à 32# Genre: logement masculin

    les connecteurs de fil de carte de lancement de 1.25mm avec la serrure structurent le matériel de PA66/LCP



    1, les spécifications du produit comprenant les propriétés de l'information de taille, électriques et mécaniques de base.



    L'information de base de taille
    Terminaux appropriés Série d'A1500T
    Gaufrette appropriée Logement de série d'A1500H
    Lancement 1.50mm
    Couleur beige
    Rangée simple
    Fermez à clef à la pièce d'accouplement sans
    Circuits 2 à 14
    Diamètre d'isolation de fil  maximum de 1.15mm.
    Matériaux terminaux bronze de phosphore, étampé

                                                         Propriétés électriques
    Estimation actuelle 1A C.A., C.C
    Estimation de tension 125V C.A., C.C
    Résistance de contact 20mΩ maximum
    Résistance d'isolation minute 100mΩ
    Tension de tenue 500V AC/minute

                                                          Propriétés mécaniques
    Température ambiante -25℃ au ℃ 85
             L'autre de l'information bon contrôle svp l'image suivante.



    2, dessin relatif et rapport

    Les images de Folllowing sont rapport des essais et For Your Information précis de dessin industriel, svp bon contrôle il, souhaitent qu'à obtenir il puisse vous aider de ce que vous avez besoin vraiment.



    le type d'entrée de côté de connecteur du lancement ZH SMT de 1.50mm a enveloppé le connecteur à angle droit d'en-tête



    le type d'entrée de côté de connecteur du lancement ZH SMT de 1.50mm a enveloppé le connecteur à angle droit d'en-tête

    le type d'entrée de côté de connecteur du lancement ZH SMT de 1.50mm a enveloppé le connecteur à angle droit d'en-tête



    Ce document est la propriété de l'entreprise de Xin Pei et fournie sur l'état exprès qu'il ne doit pas être révélée, reproduite ou employée, entièrement ou partiellement, pour la fabrication ou la vente par n'importe qui autre que l'entreprise de Xin Pei.

    Sans son assentiment préalable, et celui pas juste est accordé pour révéler ou employer n'importe quelle information dans ce document.



    1. portée

    Ces spécifications couvrent les conditions pour la performance des produits du fil de lancement de 1.50mm d'embarquer

    série de connecteurs.





    2. Construction, dimensions, matériel et électrodéposition

    Voyez les dessins ci-joints





    3. Estimations et fils applicables



    Article Standard
    Tension évaluée (maximum) 100V AC/DC Isolation O.D. 1.10mm (maximum)
    Fils actuels (maximum) et applicables évalués AWG#26 1A AC/DC
    AWG#28 1A AC/DC
    AWG#30 1A AC/DC
    AWG#32 0.8A AC/DC
    Température ambiante de température ambiante -25℃ | +85℃*

    * : Y compris la hausse terminale de la température





    4. Représentation électrique



    Examinez la description Procédure Condition
    4-1



    Résistance de contact



    Joignez les connecteurs, mesure par le circuit sec, 20mV le maximum, 10mA. (Basé sur JIS C5402 5,4) 20mΩ (maximum)
    4-2 Résistance d'isolation Joignez les connecteurs, appliquez C.C 500V entre le terminal ou la terre adjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B) 500MΩ (minimal)
    4-3 Tension de tenue diélectrique Joignez les connecteurs, appliquez C.A. 500V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202) Aucune panne.
    4-4 Résistance de contact sur la partie sertie par replis Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA. 5mΩ (maximum)





    5. Représentation mécanique



    Examinez la description Procédure Condition
    5-1 Force d'insertion et de retrait de déclencheur Insérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute. Référez-vous au paragraphe 7
    5-2 Le rabattement retirent la force Fixez le terminal serti par replis, appliquez axial retirent la force sur le fil au rat de vitesse de 25±3mm/minute. (Basé sur JIS C5402 6,8) AWG#26 2.0kgf (minute)
    AWG#28 1.0kgf (minute)
    AWG#30 0.8kgf (minute)
    AWG#32 0.5kgf (minute)
    5-3 Force terminale d'insertion. Insérez le terminal serti par replis dans le logement. 1.00kgf (maximum)
    5-4 Force de conservation de terminal/logement. Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement. 1.00kgf (minimal)
    5-5 Force de conservation de Pin Appliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute 0.70kgf (minimal)
    5-6 Longévité Une fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute. Résistance de contact 40mΩ (maximum)
    5-7 Vibration

    Amplitude : 1.5mm PP

    Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans chaque X.Y.Z diminue.

    (Basé sur MIL-STD-202 méthode 201A)

    Aspect aucun dommages.

    Résistance de contact 40mΩ (maximum)

    Discontinuité 1 μsec. (Maximum)

    5-8 Choc physique le ² 490m/s {50G}, 3 courses dans chaque X.Y.Z diminue. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A)





    6. Performance environnementale et d'autres



    Examinez la description Procédure Condition
    6-1 Hausse de la température Charge actuelle évaluée de transport. (Basé sur UL 498) 30℃ (maximum)
    6-2 Résistance thermique 85±2℃, 96 heures (basées sur méthode 108A Cond de JIS C0021/MIL-STD-202. A)

    Aspect aucun dommages.

    Résistance de contact 40mΩ (maximum)

    6-3 Résistance froide -25±3℃, 96 heures (basées sur JIS C0020)
    6-4 Humidité

    La température : 40±2℃

    Hygrométrie : 90~95%

    Durée : 96 heures

    (Basé sur méthode 103B Cond de JIS C0022/MIL-STD-202. B)

    Aspect aucun dommages.

    Résistance de contact 40mΩ (maximum)

    Résistance d'isolation 50MΩ (minimale)

    La tension de tenue diélectrique doit rencontrer 4-3

    6-5 Recyclage de la température

    5 cycles de :

    a) -55℃ 30 minutes

    b) +85℃ 30 minutes

    (Basé sur JIS C0025)

    Aspect aucun dommages.

    Résistance de contact 40mΩ (maximum)

    6-6 Jet de sel Étampé 12 heures/24 heures plaquées or d'exposition à un pulvérisateur de sel de la solution de 5±1% à 35±2℃. (Basé sur méthode 101D Cond de JIS C0023/MIL-STD-202. B)
    6-7 Gaz de SO2

    24 heures d'exposition au 17h 50±

    Gaz de SO2 à 40±2℃.

    6-8 Gaz NH3 exposition de 40 minutes au gaz NH3 s'évaporant de la solution d'ammoniaque de 28%.



    6-9 Solderability

    Temps de soudure : sec 5±0.5.

    La température de soudure : 245±5℃

    La soudure mouillant 95% de secteur immergé doit ne montrer aucun vide, trous de goupille
    6-10

    Résistance à la chaleur de soudure

    (IMMERSION)

    Méthode de pot de soudure

    Temps de soudure : sec 10±0.5.

    La température de soudure : 260±5℃

    Méthode de fer de soudure

    Temps de soudure : sec 5±0.5.

    La température de soudure : 370℃ | 400℃

    Aspect aucun dommages.
    6-11 Résistance à la chaleur de soudure (SMT)

    Reflowing

    Référez-vous au paragraphe 8

    Soudez la méthode de fer

    Temps de soudure : sec 5±0.5.

    La température de soudure : 370℃ | 400℃

    Aspect aucun dommages.



    7. Force d'insertion/retrait de déclencheur

    [Unité : kgf]

    Circuits À l'initiale
    Insertion (maximum) Retrait (minimal)
    Simple 0,70 0,06
    02 2,50 0,40
    03 3,00 0,50
    04 3,50 0,60
    05 4,00 0,70
    06 4,50 0,80
    07 5,00 0,80
    08 5,50 0,90
    09 6,00 0,90
    10 6,50 1,00
    11 7,00 1,00
    12 7,50 1,20
    13 8,00 1,20






    3, exposition principale de produit de HRT

    Vous pouvez obtenir plus de pièces de série de l'image ci-dessous, il est notre image principale de produit de notre type différent.



        le type d'entrée de côté de connecteur du lancement ZH SMT de 1.50mm a enveloppé le connecteur à angle droit d'en-tête
