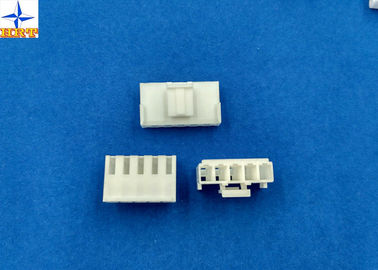

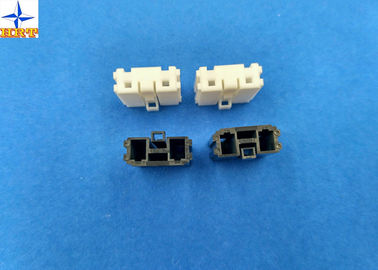

Connecteurs terminaux d'une batterie de rangée 3.96mm avec le logement d'entrée de côté de bronze de laiton/phosphore

Connecteurs terminaux d'une batterie de rangée 3.96mm avec le logement d'entrée de côté de bronze de laiton/phosphore

    • One Row Battery Terminal Connectors 3.96mm With Brass / Phosphor Bronze Side entry Housing
    • One Row Battery Terminal Connectors 3.96mm With Brass / Phosphor Bronze Side entry Housing
    • One Row Battery Terminal Connectors 3.96mm With Brass / Phosphor Bronze Side entry Housing
  • One Row Battery Terminal Connectors 3.96mm With Brass / Phosphor Bronze Side entry Housing

    Détails sur le produit:

    Lieu d'origine: Dongguan, Chine (continent)
    Nom de marque: HRT
    Certification: ISO9001/ ISO14001/UL/RoHS/REACH
    Numéro de modèle: A3961HA-NP

    Conditions de paiement et expédition:

    Quantité de commande min: 5000 pcs
    Prix: USD0.005 to 0.008 per pcs
    Détails d'emballage: sac avec le carton de papier d'extérieur
    Délai de livraison: 5 à 8 jours ouvrables après le paiement vérifié
    Conditions de paiement: TTT, Western Union, Paypal, L/C
    Capacité d'approvisionnement: 28 millions de PCs par mois
    Contactez maintenant
    Description de produit détaillée
    Circuits: 2 bornes à 15 bornes Serrure de accouplement: avec
    matériel terminal: Bronze de laiton ou de phosphore Diamètre d'isolation de fil: AWG18# à 22#
    Terminal de finition: étampé Terminaux appropriés: 3.00mm maximum

    1, les spécifications produit



    Par la prochaine fiche technique, vous aurez une bonne compréhension pour notre produit. En outre, en corrélation

    le produit de la présente partie aiment des terminaux, gaufrette (à angle droit ou verticale) peut être offert par nous aussi.



     L'information de base de taille
    Couleur Blanc
    Matériel Nylon66
    Rangée Simple
    Lancement 3.96mm
    Inflammabilité UL94V-0
    Chaîne de fil Série d'A3961T
    Méthode de transformation terminale E-estampillage avant étampé
    Numéro de la pièce. A3961HA-NP

                                                            Propriétés électriques
    Estimation actuelle 7A C.A., C.C
    Estimation de tension 250V C.A., C.C
    Résistance de contact 10mΩ maximum
    Résistance d'isolation minute 1000mΩ
    Tension de tenue 1500V AC/minute

                                                          Propriétés mécaniques
    Température ambiante -25℃ au ℃ 85
               L'autre de l'information bon contrôle svp l'image suivante.



    2, dessin relatif et rapport



    Vous pouvez obtenir plus de caractéristiques de dessous l'image, par ceci, vous pouvez connaître notre produit très clair.



    Connecteurs terminaux d'une batterie de rangée 3.96mm avec le logement d'entrée de côté de bronze de laiton/phosphore

    Connecteurs terminaux d'une batterie de rangée 3.96mm avec le logement d'entrée de côté de bronze de laiton/phosphore

    Performance environnementale et d'autres



    Examinez la description Procédure Condition
    6-1 Hausse de la température Charge actuelle évaluée de transport. (Basé sur UL 498) 30℃ (maximum)
    6-2 Résistance thermique 85±2℃, 96 heures (basées sur méthode 108A Cond de JIS C0021/MIL-STD-202. A)

    Aspect aucun dommages.

    Résistance de contact 20mΩ (maximum)

    6-3 Résistance froide -25±3℃, 96 heures (basées sur JIS C0020)
    6-4 Humidité

    La température : 40±2℃

    Hygrométrie : 90~95%

    Durée : 96 heures

    (Basé sur méthode 103B Cond de JIS C0022/MIL-STD-202. B)

    Aspect aucun dommages.

    Résistance de contact 20mΩ (maximum)

    Résistance d'isolation 1000MΩ (minimale)

    La tension de tenue diélectrique doit rencontrer 4-3

    6-5 Recyclage de la température

    5 cycles de :

    a) -55℃ 30 minutes

    b) +85℃ 30 minutes

    (Basé sur JIS C0025)

    Aspect aucun dommages.

    Résistance de contact 20mΩ (maximum)

    6-6 Jet de sel Étampé 12 heures/24 heures plaquées or d'exposition à un pulvérisateur de sel de la solution de 5±1% à 35±2℃. (Basé sur méthode 101D Cond de JIS C0023/MIL-STD-202. B)
    6-7 Gaz de SO2

    24 heures d'exposition au 17h 50±

    Gaz de SO2 à 40±2℃.

    6-8 Gaz NH3 exposition de 40 minutes au gaz NH3 s'évaporant de la solution d'ammoniaque de 28%.

    Force d'insertion/retrait de déclencheur

    [Unité : kgf]

    Circuits À l'initiale Circuits À l'initiale
    Insertion (maximum) Retrait (minimal) Insertion (maximum) Retrait (minimal)
    Simple 1,00 0,20 09 7,50 2,20
    02 2,00 0,40 10 8,00 2,50
    03 3,00 0,60 11 9,00 2,80
    04 4,00 0,80 12 9,50 3,10
    05 4,50 1,00 13 10,00 3,40
    06 5,50 1,30 14 11,00 3,70
    07 6,00 1,60 15 11,50 4,00
    08 7,00 1,90



    3, FAQ :
    Q1 : Êtes-vous fabricant ou société commerciale ?
    A : Nous sommes un fabricant avec 12 ans d'entreprise manufacturière professionnelle d'expérience qui se spécialise en production, recherche et développement, ventes de la variété de connecteurs électroniques, terminaux, gaufrette etc.

    Q2 : Comment commander la qualité de vos produits ?
    A : La qualité est la vie de notre société. Le contrôle de personnel de QC chaque procédure selon le programme ISO9001. Tous pièce are100% examiné avant l'expédition.

    Q3 : Où votre usine est localisée, et comment pouvons-nous visiter là ?
    A : Notre société est située dans la ville de Dongguan, province du Guangdong, Chine. Elle est proche de Shenzhen

    Q4 : Comment est-ce que je peux obtenir l'échantillon ?
    A : L'échantillon est pour libre, mais les honoraires de transport beared par des clients.

    Q5 : À quoi vos produits sont-ils appliqués ?
    A : Nos produits sont appliqués à l'utilisation des véhicules à moteur, à l'équipement de conmmunication, à l'utilisation industrielle, à l'appareil électroménager, à l'électronique, etc.
