Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | A1501-TPE | Poix: | 1.50mm |
|---|---|---|---|
| Finition: | étampé | Matériau: | TER : Phosphore Bronzne |
| Isolation O.D,: | 1.15mm (maximum) | Estimation de lutte anti-incendie: | UL 94V-0 |
| utilisé en: | Logement de la série A1501 | Chaîne de fil: | AWG#22--#28 |
| Surligner: | connecteurs de fil de cuir embouti,Terminal de cuir embouti de connecteur |
||
Description :

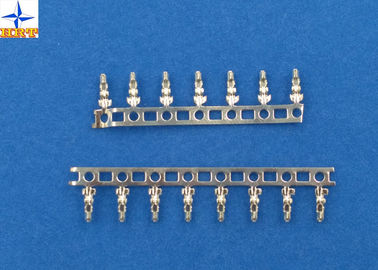

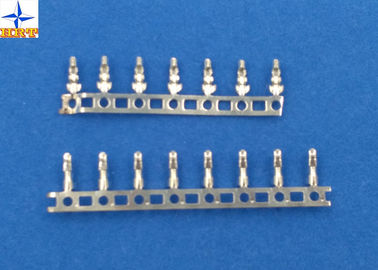

1. Des terminaux de la série A1501 sont emboutis par le bronze de phosphore, E-estampillage beforeTin-plaqué, nous ont étampés appelle A1501-TPe, quantité de emballage minimum est 20,000pcs/Reel. La capacité de production quotidienne est 300 à 400 KPCS.
2. Gamme du fil des terminaux : A.W.G. #22--#28insulation OD is0.90mm (maximum).

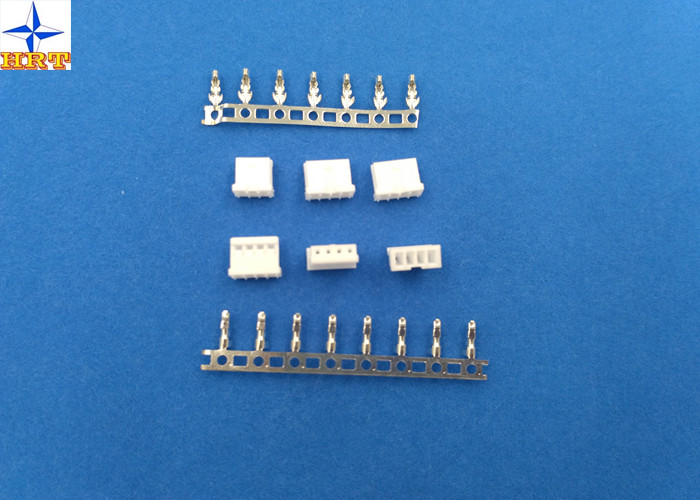

3. terminal de la série A1501 utilisé dans le logement d'A 1501series
Force d'insertion/retrait de déclencheur :
| Examinez la description | Procédure | Condition |
|
Résistance de contact |
Joignez les connecteurs, mesure par le circuit sec, 20mV le maximum, 10mA. (Basé sur JIS C5402 5,4) | 20mΩ (maximum) |
| Résistance d'isolation | Joignez les connecteurs, appliquez leC.Cde 500Ventrele terminal ou la terreadjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (minimaux) |
| Tension de tenue diélectrique | Joignez les connecteurs, appliquez C.A. 800V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202)) | Aucune panne. |
| Résistance de contact sur la partie sertie par replis | Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA. | 5mΩ (maximum) |
Élém. élect. :
| Courant évalué | maximum de 3A AC/DC |
| Tension évaluée | 350V AC/DC |
| Tension de tenue | 500V AC/minute |
| Résistance d'isolation | Minute 1000MΩ |
| Résistance de contact | 20MΩ maximum |
| Température de fonctionnement | -25 - 85°C |
Dessin :
Qualité :
Le métal Cie. électronique, Ltd.to de Plastic& du xinpei du monde fournissent à des clients la responsabilité de service de rendement élevé, vont de l'avant, la poursuite d'endess
Excepté l'électrodéposition, de l'outillage de conception, emboutissant, moulage par injection, réunissez, essai, emballant. Tout le
l'étape font par nous-mêmes. Ainsi nous pouvons commander la qualité.
1. Construit sous les contrôles stricts.
2. 9001:2008 d'OIN
3. Certification d'UL
4. Portée Cetitifaction
5. Conformité de RoHS
6. OEM pour l'IMPULSION
7. Politique environnementale active
8. Chaque 3times examiné par module (pas simplement groupe examiné)
