| Lieu d'origine: | Dongguan, Chine (continent) |
| Nom de marque: | HRT |
| Certification: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Numéro de modèle: | C6350HF-NP/3xNP |
| Quantité de commande min: | 5000 |
|---|---|
| Prix: | negotiated |
| Détails d'emballage: | Bobine, tube (tuyau), bande, sac ou au besoin |
| Délai de livraison: | 5 à 8 jours ouvrables après le paiement vérifié |
| Conditions de paiement: | TTT, Western Union, Paypal, L/C |
| Capacité d'approvisionnement: | 28000K PCS par mois |
| Catégorie: | Fil pour câbler le conenctor | Rangée non.: | Single |
|---|---|---|---|
| Verrouillage de la structure: | avec | Chaîne de fil: | AWG20# to14# |
| Genre: | Homme | Circuits maximum: | 8 positions |
| Surligner: | Connecteur de terminal de cuir embouti,conseil dans le connecteur |
||

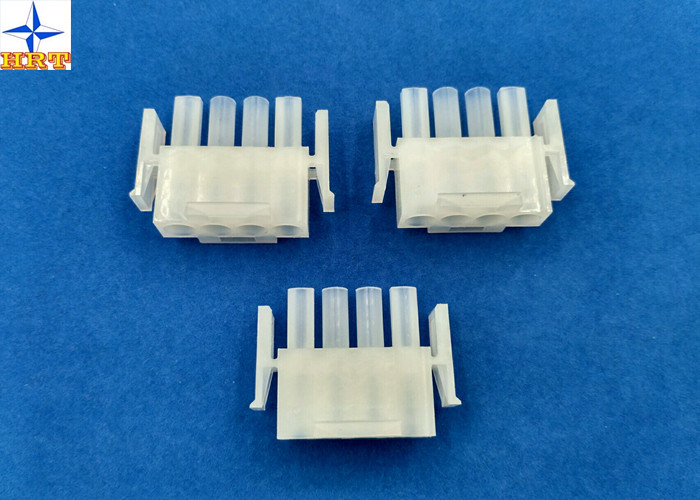

le logement de rangée simple de lancement de 6.35mm avec le fil de freinage pour câbler le connecteur masculin 8 goupille maximum
1, spécification détaillée de produit :
1. données de base :
2. caractéristique électrique :
3. caractéristique mécanique :
2, introduction pour des produits de cette série
L'avis svp bon que le produit de la série C6350, vous peut acheter lui comme ensemble, puis nous t'offrira le prix raisonnable.
| Produit de la série C5080 | ||
| Terminal | C6350F-T et C6350M-T | |
| Connecteur | Type masculin de logement | C6350HF-NP ET C6350HF-3XNP |
| Type femelle de logement | C6350HM-NP ET C6350HM-3XNP | |
3, dessin industriel relatif et rapport des essais
L'image jointe est notre dessin industriel standard et rapport pour votre référence, elle vous aidera à
connaissez notre caractéristique du produit, puis vous peut choisir les bons modèles.
Le rapport des essais détaillé vous aidera à connaître la représentation du produit, il peut être votre référence importante.
Représentation mécanique
| Examinez la description | Procédure | Condition | ||
| 5-1 | Force d'insertion et de retrait de déclencheur | Insérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute. | Référez-vous au paragraphe 7 | |
| 5-2 | Le rabattement retirent la force | Fixez le terminal serti par replis, appliquez axial retirent la force sur le fil au rat de vitesse de 25±3mm/minute. (Basé sur JIS C5402 6,8) | AWG#14 | 11.0kgf (minute) |
| AWG#16 | 10.0kgf (minute) | |||
| AWG#18 | 9.0kgf (minute) | |||
| AWG#20 | 6.0kgf (minute) | |||
| 5-3 | Force terminale d'insertion. | Insérez le terminal serti par replis dans le logement. | 2.30kgf (maximum) | |
| 5-4 | Force de conservation de terminal/logement. | Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement. | 3.00kgf (minimal) | |
| 5-5 | Force de conservation de Pin | Appliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute | 1.80kgf (minimal) | |
| 5-6 | Verrouillez la limite conventionnelle d'élasticité |
Joignez les connecteurs et séparez jusqu'à ce que les deux verrous se cassent au taux de vitesse de 25±3mm/minute |
16.0kgf (minimal) | |
| 5-7 | Longévité | Une fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute. | Résistance de contact 5mΩ (maximum) | |
| 5-8 | Vibration |
Amplitude : 1.5mm PP Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans chaque X.Y.Z diminue. (Basé sur MIL-STD-202 méthode 201A) |
Aspect aucun dommages. Résistance de contact 5mΩ (maximum) Discontinuité 1 μsec. (Maximum) |
|
| 5-9 | Choc physique | le ² 490m/s {50G}, 3 courses dans chaque X.Y.Z diminue. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A) | ||
4, notre avantage
1. Nous pouvons assurer la livraison rapide. Les marchandises courantes seront livrées d'ici trois jours et les marchandises adaptées aux besoins du client seront livrées d'ici cinq jours dès que nous avons vérifié le paiement fini.
2.The les produits sont tout les produits sûrs environnementaux, aucune odeur et non-effacement.
3. Toutes sortes de produits ont passé ROHS, exportation de PORTÉE
4.We sont heureux de faire des échantillons selon vos dessins et caractéristiques.
5.Used dans la plupart d'applicances à la maison, ordinateur, carte PCB, affichage à cristaux liquides, TV
6.Inspections : 100% examiné avant la livraison
7.Available pour l'ordre d'ODM/OEM
8.Please nous contactent maintenant, ainsi nous pouvons t'offrir la meilleure qualité, le prix concurrentiel et la livraison opportune.
