Aperçu Produitsfil pour câbler des connecteurs

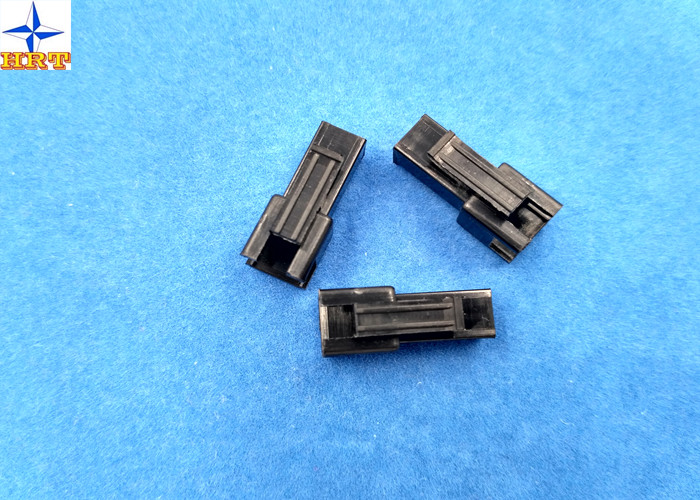

Récipient logeant le fil simple de rangée pour câbler le connecteur du lancement SMR du connecteur 2.50mm

Récipient logeant le fil simple de rangée pour câbler le connecteur du lancement SMR du connecteur 2.50mm

    • Receptacle housing  Single Row Wire To Wire Connector 2.50mm Pitch SMR Connector
    • Receptacle housing  Single Row Wire To Wire Connector 2.50mm Pitch SMR Connector
    • Receptacle housing  Single Row Wire To Wire Connector 2.50mm Pitch SMR Connector
  • Receptacle housing  Single Row Wire To Wire Connector 2.50mm Pitch SMR Connector

    Détails sur le produit:

    Lieu d'origine: Dongguan, Chine (continent)
    Nom de marque: HRT
    Certification: ISO9001/ ISO14001/UL/RoHS/REACH
    Numéro de modèle: C2505HM-NP

    Conditions de paiement et expédition:

    Quantité de commande min: 5000pcs
    Prix: negotiated
    Détails d'emballage: Bobine, tube (tuyau), bande, sac ou au besoin
    Délai de livraison: 5 à 8 jours ouvrables après le paiement vérifié
    Conditions de paiement: TTT, Western Union, Paypal, L/C
    Capacité d'approvisionnement: 28000K PCS par mois
    Contactez
    Description de produit détaillée
    Catégorie: Logement Rangée non.: Single
    Type de support: Norme à bord Chaîne de fil: AWG28# à 22#
    Application: Signal, fil pour câbler Logement assorti: Série de C2505HF
    Surligner:

    Connecteur de terminal de cuir embouti

    ,

    Terminal de cuir embouti de connecteur

    fil simple de connecteur de rangée de lancement de 2.50mm à câbler du logement de fil Seires



    1, spécification détaillée de produit :





           1. données de base :

    • Couleur : Noir
    • Matériel de logement : Nylon66
    • Inflammabilité : 94V-0
    • Lancement : 2,50 millimètres
    • Circuits : 2pins à 12pins.
    • Isolation O.D. : 1.80mm
    • Matériaux terminaux : Bronze de phosphore
    • Terminal de finition : Type plaque en fer blanc
    • Terminal assorti : Terminal de série de C2505M



           2. caractéristique électrique :

    • Estimation actuelle : 3UNC.CÀ C.A.
    • Estimation de tension : 250V C.A., C.C
    • Résistance de contact : 10mΩ maximum
    • Résistance d'isolation : 500mΩ
    • Tension de tenue :  1500V AC/minute



          3. caractéristique mécanique :

    • Température ambiante : - 25°C ~+85°C
    • Force terminale d'insertion : kgf 1,50 (maximum)
    • Force de conservation de terminal/logement : kgf 1,50 (minimal)
    • Limite conventionnelle d'élasticité de verrou : kgf 2,00 (minimal)
    • Force de conservation de bâti de panneau : kgf 7,00 (minimal)




     2, dessin industriel relatif et rapport des essais

    L'image jointe est notre dessin industriel standard et rapport pour votre référence, elle vous aidera à

    connaissez notre caractéristique du produit, puis vous peut choisir les bons modèles.

    Récipient logeant le fil simple de rangée pour câbler le connecteur du lancement SMR du connecteur 2.50mm
    Récipient logeant le fil simple de rangée pour câbler le connecteur du lancement SMR du connecteur 2.50mm

    Performance environnementale et d'autres



    Examinez la description Procédure Condition
    6-1 Hausse de la température Charge actuelle évaluée de transport. (Basé sur UL 498) 30℃ (maximum)
    6-2 Résistance thermique 85±2℃, 96 heures (basées sur méthode 108A Cond de JIS C0021/MIL-STD-202. A)

    Aspect aucun dommages.

    Résistance de contact 20mΩ (maximum)

    6-3 Résistance froide -25±3℃, 96 heures (basées sur JIS C0020)
    6-4 Humidité

    La température : 40±2℃

    Hygrométrie : 90~95%

    Durée : 96 heures

    (Basé sur méthode 103B Cond de JIS C0022/MIL-STD-202. B)

    Aspect aucun dommages.

    Résistance de contact 20mΩ (maximum)

    Résistance d'isolation 50MΩ (minimale)

    La tension de tenue diélectrique doit rencontrer 4-3

    6-5 Recyclage de la température

    5 cycles de :

    a) -55℃ 30 minutes

    b) +85℃ 30 minutes

    (Basé sur JIS C0025)

    Aspect aucun dommages.

    Résistance de contact 20mΩ (maximum)

    6-6 Jet de sel Étampé 12 heures/24 heures plaquées or d'exposition à un pulvérisateur de sel de la solution de 5±1% à 35±2℃. (Basé sur méthode 101C Cond de JIS C0023/MIL-STD-202. B)
    6-7 Gaz de SO2

    24 heures d'exposition au 17h 50±

    Gaz de SO2 à 40±2℃.

    6-8 Gaz NH3

    exposition de 40 minutes au gaz NH3 s'évaporant de la solution d'ammoniaque de 28%.


    3, cette caractéristique de ce produit de série

    Les séries C2505 sont lancement de 2.5mm, les connecteurs de fil-à-fil qui exécutent sûrement dans la haute densité, petites applications actuelles. C'est preceise équivalent pour le connetor de SM de JST.

    • Pression de contact élevé
    • Construction de logement fortement fiable
    • Montable sur un grand choix de panneaux
    • Mécanisme de serrure de bras



    4, pourquoi choisissez-nous

    1). Réputation élevée : Nous sommes un connecteur professionnel et realiable de l'électronique, gaufrette, termianl

    fabricant avec 12 ans d'expérience, qui a possédé la réputation élevée dans ce domaine.



    2). Exposition célèbre : Nous sommes en activité en visitant des expositions, comme la foire d'approvisionnement de la Chine dedans

    Hong Kong. Nous avons accumulé des affaires avec un bon nombre de clients de partout dans le monde.



    3). Rendez- visitenous : Accueil pour visiter notre dextérité d'usine, nous te montrerons une société concurrentielle

    avec le prix de haute qualité et raisonnable.
