| Lieu d'origine: | La Chine |
| Nom de marque: | HRT |
| Certification: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Numéro de modèle: | A1501H-NP |
| Quantité de commande min: | 5000 pcs |
|---|---|
| Prix: | Negotiated |
| Détails d'emballage: | Pots de carton/papier |
| Délai de livraison: | 5 à 8 jours ouvrables après le paiement vérifié |
| Conditions de paiement: | TTT, Western Union, Paypal, L/C |
| Capacité d'approvisionnement: | 1000 PCs par jour |
| Nom du produit: | A1501H-NP | Poix: | 1.50mm |
|---|---|---|---|
| Le nombre de Pin: | 02PIN~15PIN | Matériau: | HSG : PA66 TER : Phosphore Bronzne, étampé |
| Rangée: | Single | Estimation de lutte anti-incendie: | UL 94V-0 |
| Surligner: | Fil de connecteur à embarquer,Carte PCB pour câbler des connecteurs |
||
Description :

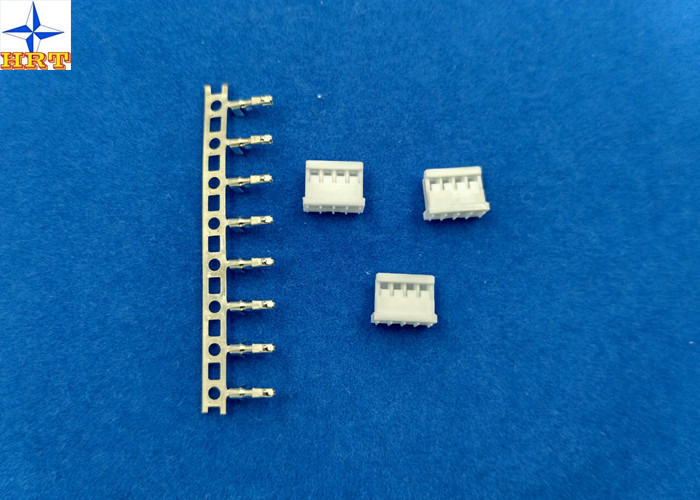

le logement de la série 1.A1501 ont A1501H-NP, (le terminal approprié simple de série de logement de rangée A11501-T)
2, logeant les matériaux utilisés : PA66, estimation de lutte anti-incendie est l'UL 94-V0. La quantité de emballage minimum est 1000pcs/bag.
3. Le logement de rangée simple que nous avons 02PIN~15PIN, la capacité de production quotidienne est 30 à 50 KPCS.
4.Terminals sont emboutis par le bronze de phosphore, E-estampillage beforeTin-plaqué, nous ont étampés appelle A1501-TPe, quantité de emballage minimum sont 20,000pcs/Reel. La capacité de production quotidienne est 300 à 400 KPCS.
gamme du fil 5.Terminals': A.W.G. #22--#28insulation OD is0.90mm (maximum).
| Examinez la description | Procédure | Condition |
|
Résistance de contact |
Joignez les connecteurs, mesure par le circuit sec, 20mV le maximum, 10mA. (Basé sur JIS C5402 5,4) | 20mΩ (maximum) |
| Résistance d'isolation | Joignez les connecteurs, appliquez leC.Cde 500Ventrele terminal ou la terreadjacent. (Basé sur méthode 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (minimaux) |
| Tension de tenue diélectrique | Joignez les connecteurs, appliquez C.A. 800V (RMS) pour 1 minute entre le terminal ou la terre adjacent. (Basé sur méthode 301 de JIS C5402 5.1/MIL-STD-202)) | Aucune panne. |
| Résistance de contact sur la partie sertie par replis | Sertissez par replis le fil applicable dessus au terminal, mesure par le circuit sec, 20mV (maximum). , 10mA. | 5mΩ (maximum) |
| Courant évalué | maximum de 3A AC/DC |
| Tension évaluée | 350V AC/DC |
| Tension de tenue | 500V AC/minute |
| Résistance d'isolation | Minute 1000MΩ |
| Résistance de contact | 20MΩ maximum |
| Température de fonctionnement | -25 - 85°C |
