Lieu d'origine: | Dongguan, Chine (continent) |
Nom de marque: | HRT |
Certification: | ISO9001/ ISO14001/UL/RoHS/REACH |
Numéro de modèle: | A2001HB-NP |
Quantité de commande min: | 5000 pcs |
---|---|
Prix: | Negotiated |
Détails d'emballage: | Sac avec le carton extérieur |
Délai de livraison: | 5 à 8 jours ouvrables après le paiement vérifié |
Conditions de paiement: | TTT, Western Union, Paypal, L/C |
Capacité d'approvisionnement: | 28 millions de PCs par mois |
Catégorie: | Logements de cuir embouti | Application: | Signal, Fil-à-Panneau |
---|---|---|---|
Gaufrette appropriée: | Série d'A2001WVB | Chaîne de fil: | AWG30# à 26# |
Inflammabilité: | UL94v-0 | Genre: | Récipient |
Surligner: | Fil de connecteur à embarquer,Conseil pour câbler des connecteurs |
1, les spécifications du produit comprenant les propriétés de l'information de taille, électriques et mécaniques de base.
L'information de base de taille | |||
Catégorie | Logements de cuir embouti | ||
Terminaux appropriés | Série d'A2001T | ||
Matériel | PA66 | ||
Lancement | 2.00mm | ||
Couleur | Blanc | ||
Rangée | Simple | ||
Fermez à clef à la pièce d'accouplement | Avec | ||
Circuits | 3 à 16 bornes (position) | ||
Diamètre d'isolation de fil | maximum de 1.30mm. | ||
Matériaux terminaux | Matériel de bronze de phosphore, étampé ou finition d'or-éclair | ||
Propriétés électriques | |||
Estimation actuelle | 2.0A C.A., C.C | ||
Estimation de tension | 100V C.A., C.C | ||
Résistance de contact | 10mΩ maximum | ||
Résistance d'isolation | minute 1000mΩ | ||
Tension de tenue | 800V AC/minute | ||
Propriétés mécaniques | |||
Température ambiante | -25℃ au ℃ 85 | ||
L'autre de l'information bon contrôle svp l'image suivante. |
2, dessin relatif et rapport
Les images de Folllowing sont rapport des essais et For Your Information précis de dessin industriel, svp bon contrôle il, souhaitent qu'à obtenir il puisse vous aider de ce que vous avez besoin vraiment.
Performance environnementale et d'autres
Examinez la description | Procédure | Condition | |
6-1 | Hausse de la température | Charge actuelle évaluée de transport. (Basé sur UL 498) | 30℃ (maximum) |
6-2 | Résistance thermique | 85±2℃, 96 heures (basées sur méthode 108A Cond de JIS C0021/MIL-STD-202. A) |
Aspect aucun dommages. Résistance de contact 20mΩ (maximum) |
6-3 | Résistance froide | -25±3℃, 96 heures (basées sur JIS C0020) | |
6-4 | Humidité |
La température : 40±2℃ Hygrométrie : 90~95% Durée : 96 heures (Basé sur méthode 103B Cond de JIS C0022/MIL-STD-202. B) |
Aspect aucun dommages. Résistance de contact 20mΩ (maximum) Résistance d'isolation 100MΩ (minimale) La tension de tenue diélectrique doit rencontrer 4-3 |
6-5 | Recyclage de la température |
5 cycles de : a) -55℃ 30 minutes b) +85℃ 30 minutes (Basé sur JIS C0025) |
Aspect aucun dommages. Résistance de contact 20mΩ (maximum) |
6-6 | Jet de sel | Étampé 12 heures/24 heures plaquées or d'exposition à un pulvérisateur de sel de la solution de 5±1% à 35±2℃. (Basé sur méthode 101D Cond de JIS C0023/MIL-STD-202. B) | |
6-7 | Gaz de SO2 |
24 heures d'exposition au 17h 50± Gaz de SO2 à 40±2℃. |
|
6-8 | Gaz NH3 | exposition de 40 minutes au gaz NH3 s'évaporant de la solution d'ammoniaque de 28%. | |
6-9 | Solderability |
Temps de soudure : sec 5±0.5. La température de soudure : 245±5℃ |
La soudure mouillant 95% de secteur immergé doit ne montrer aucun vide, trous de goupille |
3, application fied des ces produit
Ce produit est développé pour le PDP, l'affichage à cristaux liquides, ou le petit équipement de l'électronique. Puisque nous pouvons commander le rapport de NPL sous une valeur très basse, ainsi nos pièces sont faites confiance et achetées par le famouse et la société internationale comme TPV, LeTV, Emerson, Amphenol Corporation, LuXshare, BYD etc. afin de protéger l'evironment, quelques pièces sont halogène librement. Les tous les produits sont conformes à par la PORTÉE, UL, norme de RoHS.
4, notre service sur un seul point de vente
Sans compter que les produits de bonne qualité, nous assurons également le meilleur service pour vous ! Il est sûr que nous aurons une expérience heureuse d'affaires. Tenez juste votre téléphone, m'appellent directement !

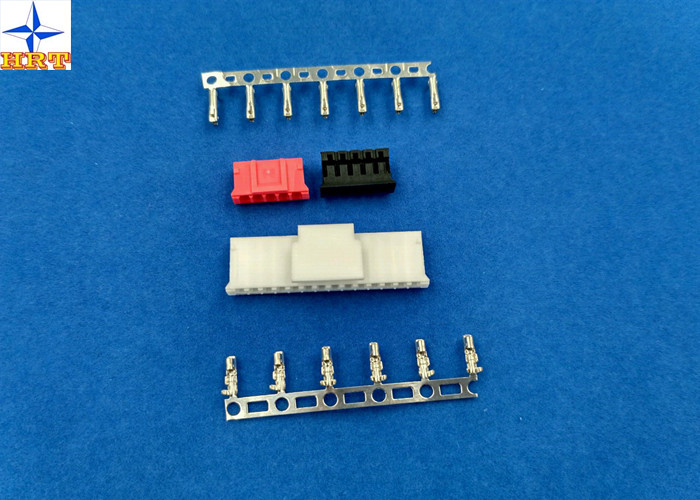

Lancez le phosphore de 2.00mm Brone/connecteur plaque en fer blanc de terminal de batterie
