| Lieu d'origine: | Dongguan, Chine (continent) |
| Nom de marque: | HRT |
| Certification: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Numéro de modèle: | A1250WV |
| Quantité de commande min: | 5000 pcs |
|---|---|
| Prix: | USD0.001 to 1.0 per pcs |
| Détails d'emballage: | Sac avec le carton extérieur |
| Délai de livraison: | 5 à 8 jours ouvrables après le paiement vérifié |
| Conditions de paiement: | TTT, Western Union, Paypal, L/C |
| Capacité d'approvisionnement: | 28 millions de PCs par mois |
| couleur: | Jaune | Poix: | 1,25 mm |
|---|---|---|---|
| Matériau: | PA 6T | Inflammabilité: | UL94v-0 |
| Rangée: | Single | empilable: | N |
| Surligner: | Fil pour embarquer le connecteur,carte PCB au connecteur de carte PCB |
||

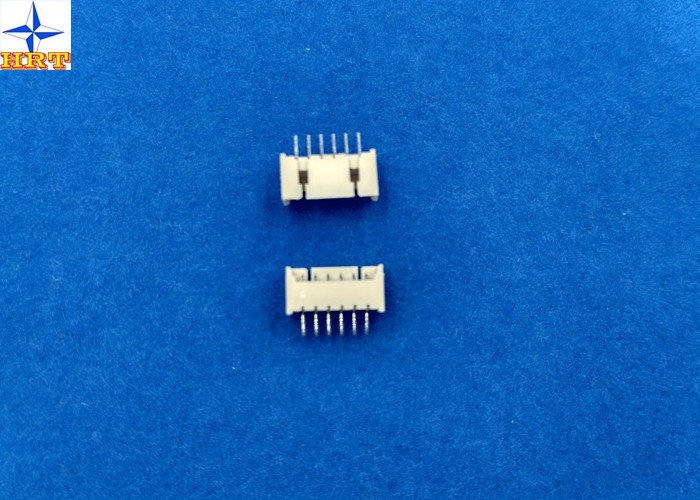

1, les spécifications du produit comprenant les propriétés de l'information de taille, électriques et mécaniques de base.
| L'information de base de taille | |||
| Logement approprié | Série d'A1250H | ||
| Catégorie | gaufrette | ||
| Lancement | 1.25mm | ||
| Fermez à clef à la pièce d'accouplement | avec | ||
| Bâti de panneau | oui | ||
| Matériel de Pin | bronze de phosphore/étampé | ||
| Circuits | 2 à 16pins | ||
| Diamètre d'isolation de fil | maximum de 0.90mm. | ||
| Propriétés électriques | |||
| Estimation actuelle : | 1A C.A., C.C | ||
| Estimation de tension | 125V C.A., C.C | ||
| Résistance de contact : | 20mΩ maximum | ||
| Résistance d'isolation : | minute 100mΩ | ||
| Tension de tenue : | 500V AC/minute | ||
| Propriétés mécaniques | |||
| Température ambiante | -25℃ au ℃ 85 | ||
| L'autre de l'information bon contrôle svp l'image suivante. | |||
2, dessin relatif et rapport
Les images de Folllowing sont rapport des essais et For Your Information précis de dessin industriel, svp bon contrôle il, souhaitent qu'à obtenir il puisse vous aider de ce que vous avez besoin vraiment.
5. Représentation mécanique
| Examinez la description | Procédure | Condition | ||
| 5-1 | Force d'insertion et de retrait de déclencheur | Insérez et retirez les connecteurs au taux de vitesse de 25±3mm/minute. | Référez-vous au paragraphe 7 | |
| 5-2 | Le rabattement retirent la force | Fixez le terminal serti par replis, appliquez axial retirent la force sur le fil au rat de vitesse de 25±3mm/minute. (Basé sur JIS C5402 6,8) | AWG#28 | 1.0kgf (minute) |
| AWG#30 | 0.8kgf (minute) | |||
| AWG#32 | 0.5kgf (minute) | |||
| 5-3 | Force terminale d'insertion. | Insérez le terminal serti par replis dans le logement. | 0.50kgf (maximum) | |
| 5-4 | Force de conservation de terminal/logement. | Appliquez axial retirent la force au taux de vitesse de 25±3mm/minute sur le terminal assemblé dans le logement. | 0.50kgf (minimal) | |
| 5-5 | Force de conservation de Pin | Appliquez la force de poussée axiale au taux de vitesse de 25±3mm/minute | 0.50kgf (minimal) | |
| 5-6 | Longévité | Une fois joint jusqu'à 50 cycles à plusieurs reprises par le taux du cycle 10 par minute. | Résistance de contact 40mΩ (maximum) | |
| 5-7 | Vibration |
Amplitude : 1.5mm PP Temps de champ : 10-55-10 hertz en 1 durée minute : 2 heures dans chaque X.Y.Z diminue. (Basé sur MIL-STD-202 méthode 201A) |
Aspect aucun dommages. Résistance de contact 40mΩ (maximum) Discontinuité 1 μsec. (Maximum) |
|
| 5-8 | Choc physique | le ² 490m/s {50G}, 3 courses dans chaque X.Y.Z diminue. (Basé sur méthode 213B Cond de JIS C0041/MIL-STD-202. A) | ||
6. Performance environnementale et d'autres
| Examinez la description | Procédure | Condition | |
| 6-1 | Hausse de la température | Charge actuelle évaluée de transport. (Basé sur UL 498) | 30℃ (maximum) |
| 6-2 | Résistance thermique | 85±2℃, 96 heures (basées sur méthode 108A Cond de JIS C0021/MIL-STD-202. A) |
Aspect aucun dommages. Résistance de contact 40mΩ (maximum) |
| 6-3 | Résistance froide | -25±3℃, 96 heures (basées sur JIS C0020) | |
| 6-4 | Humidité |
La température : 40±2℃ Hygrométrie : 90~95% Durée : 96 heures (Basé sur méthode 103B Cond de JIS C0022/MIL-STD-202. B) |
Aspect aucun dommages. Résistance de contact 40mΩ (maximum) Résistance d'isolation 10MΩ (minimale) La tension de tenue diélectrique doit rencontrer 4-3 |
| 6-5 | Recyclage de la température |
5 cycles de : a) -55℃ 30 minutes b) +85℃ 30 minutes (Basé sur JIS C0025) |
Aspect aucun dommages. Résistance de contact 40mΩ (maximum) |
| 6-6 | Jet de sel | Étampé 16 heures/24 heures plaquées or d'exposition à un pulvérisateur de sel de la solution de 5±1% à 35±2℃. (Basé sur méthode 101C Cond de JIS C0023/MIL-STD-202. B) | |
| 6-7 | Gaz de SO2 |
24 heures d'exposition au 17h 50± Gaz de SO2 à 40±2℃. |
|
| 6-8 | Gaz NH3 | exposition de 40 minutes au gaz NH3 s'évaporant de la solution d'ammoniaque de 28%. | |
| 6-9 | Solderability |
Temps de soudure : sec 5±0.5. La température de soudure : 245±5℃ |
La soudure mouillant 95% de secteur immergé doit ne montrer aucun vide, trous de goupille |
| 6-10 |
Résistance à la chaleur de soudure (IMMERSION) |
Méthode de pot de soudure Temps de soudure : sec 10±0.5. La température de soudure : 260±5℃ Méthode de fer de soudure Temps de soudure : sec 5±0.5. La température de soudure : 370℃ | 400℃ |
Aspect aucun dommages. |
| 6-11 | Résistance à la chaleur de soudure (SMT) |
Reflowing Référez-vous au paragraphe 8 Soudez la méthode de fer Temps de soudure : sec 5±0.5. La température de soudure : 370℃ | 400℃ |
Aspect aucun dommages. |
3, application fied des ces produit
Ce produit est développé pour le PDP, l'affichage à cristaux liquides, ou le petit équipement de l'électronique. Il est avec la structure forte contre la force externe. Puisque tout notre produit a très de haute qualité, il est accepté par le fabricant de famouse comme Huawei, Skyworth, BYD etc. Et les tous sont délivrés un certificat par la PORTÉE, UL, RoHs. Afin de protéger l'evironment, quelques pièces sont halogène libre.
